任务说明 图示为4个未完成的室内吊顶节点。吊顶下皮位置、连接建筑结构与吊顶的
任务说明 图示为4个未完成的室内吊顶节点。吊顶下皮位置、连接建筑结构与吊顶的
练习题库
2022-08-02
56
问题

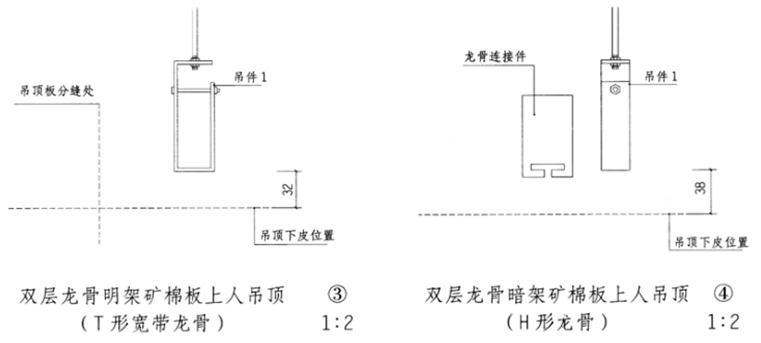

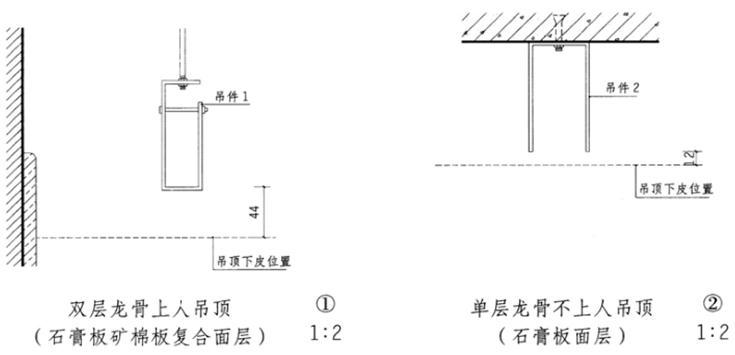

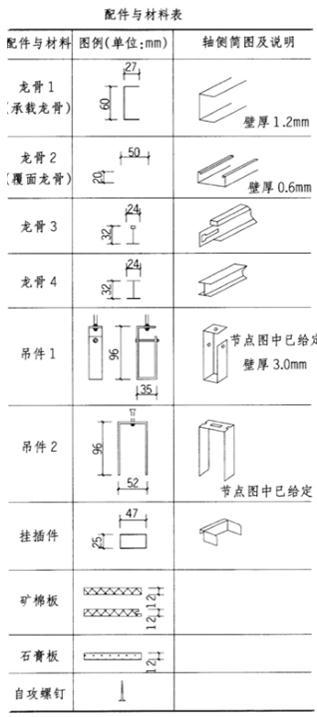

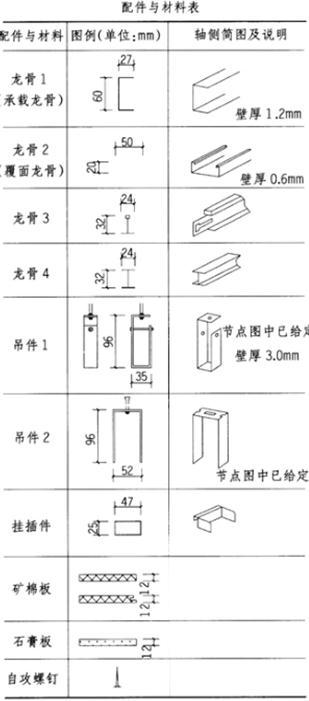

任务说明 图示为4个未完成的室内吊顶节点。吊顶下皮位置、连接建筑结构与吊顶的吊件都已给定,要求按最经济合理的原则布置各室内吊顶。 任务要求 1.按表中图例选用合适的配件与材料,绘制完成4个节点的构造详图,注明所选配件与材料的名称及必要的尺寸。 2.龙骨1与龙骨2、龙骨1与龙骨3之间的连接方式不需考虑。
选项
答案

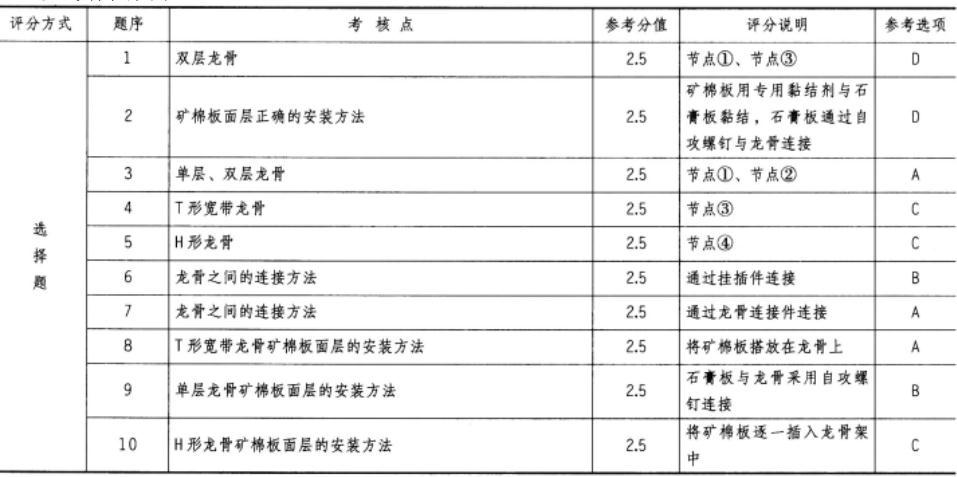

解析

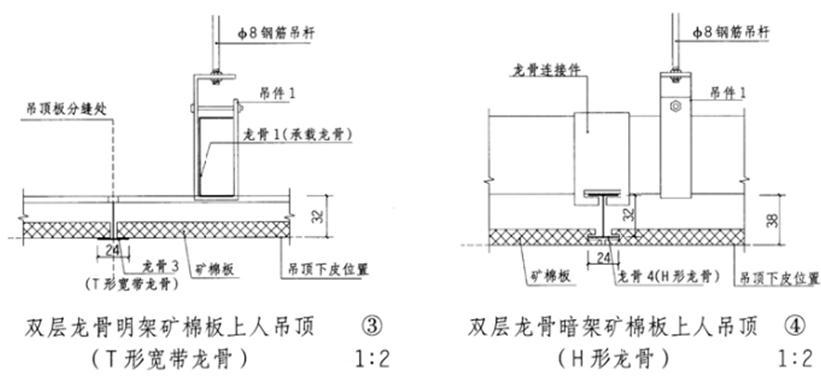

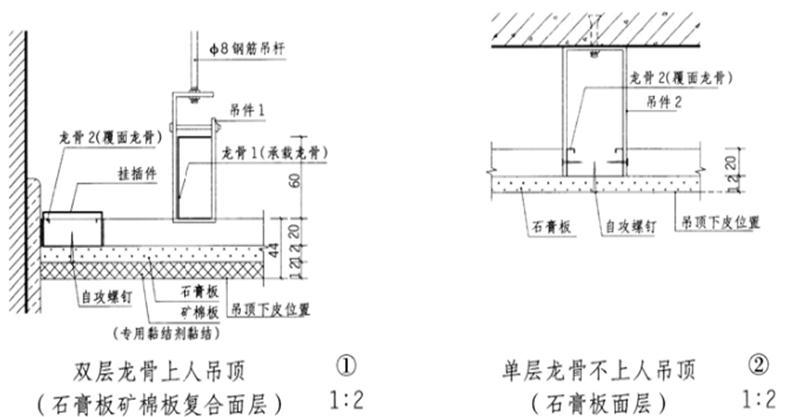

参考作图提示
转载请注明原文地址:https://tihaiku.com/jzgc/2525889.html
本试题收录于:
建筑技术设计作图题题库一级注册建筑师分类
建筑技术设计作图题
一级注册建筑师
