问题

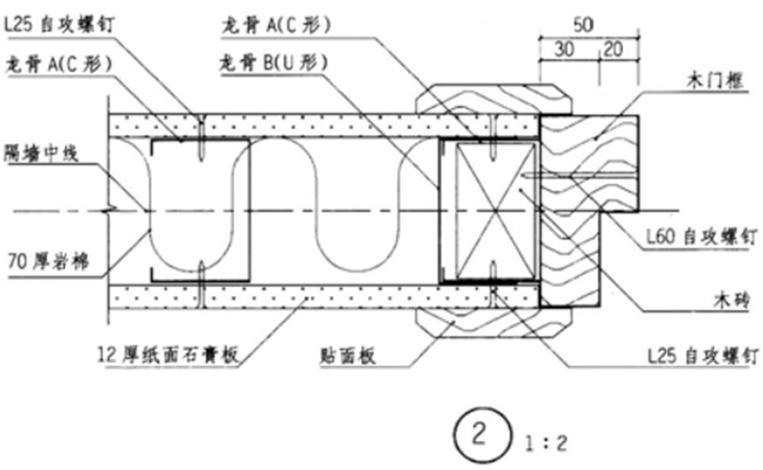

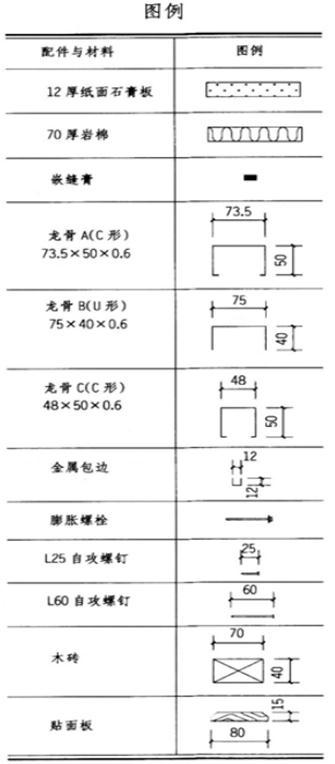

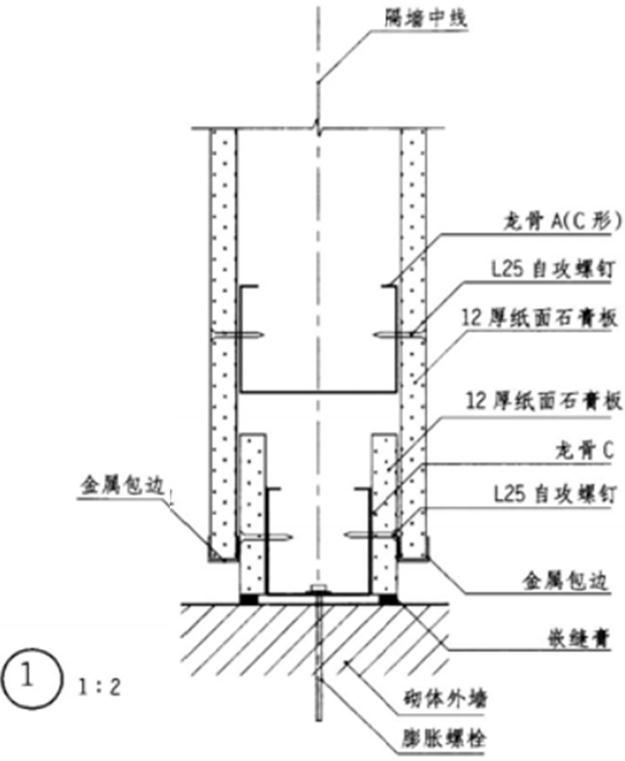

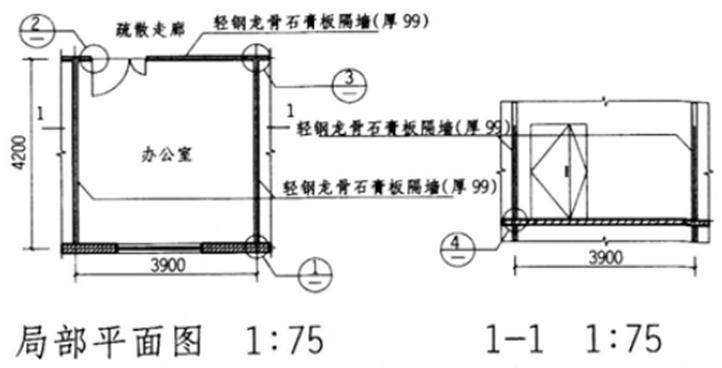

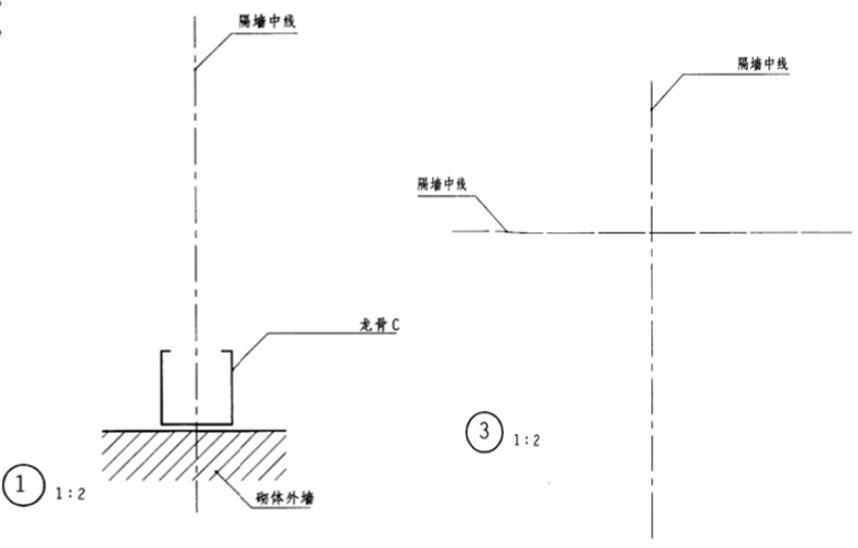

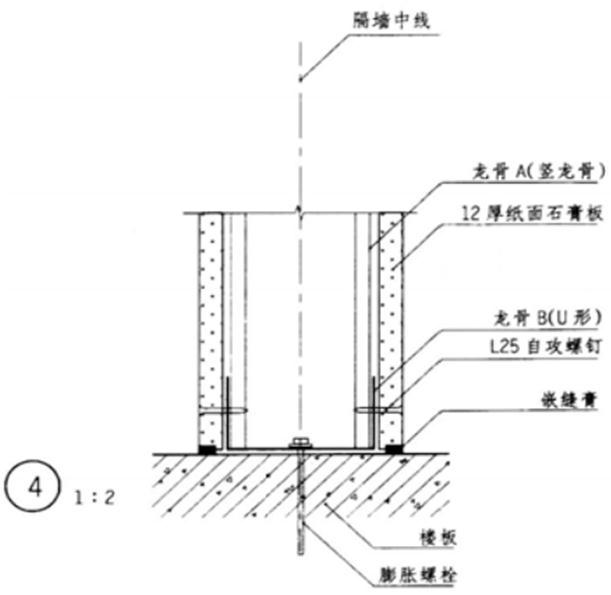

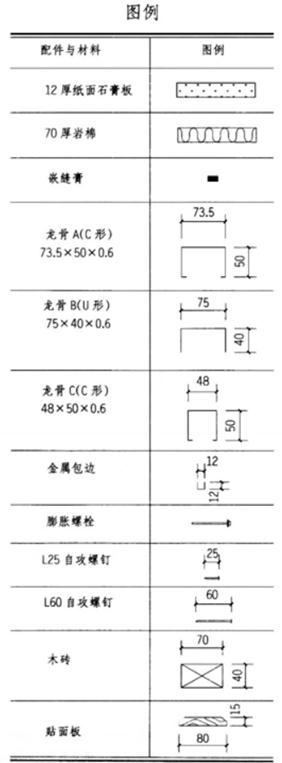

任务说明 某8度抗震设防区多层办公楼层高3m,耐火等级二级,采用轻钢龙骨石膏板内隔墙,其局部平面、剖面和4个未完成的构造节点如图所示。按下列要求绘制完成构造节点。 任务要求 1.根据抗震设防要求,轻质隔墙端部与外墙之间需要采用滑动连接。 2.门洞立框截面采用横竖龙骨对扣的加强措施,木门框不应单独与龙骨连接固定。 3.办公室之间的隔墙无需考虑隔声要求。 4.合理选用给出的材料及配件,按图例绘制。 5.标注材料和配件名称,不需要标注其尺寸。 6.墙身和楼面的粉刷及饰面不用表示。
选项
答案

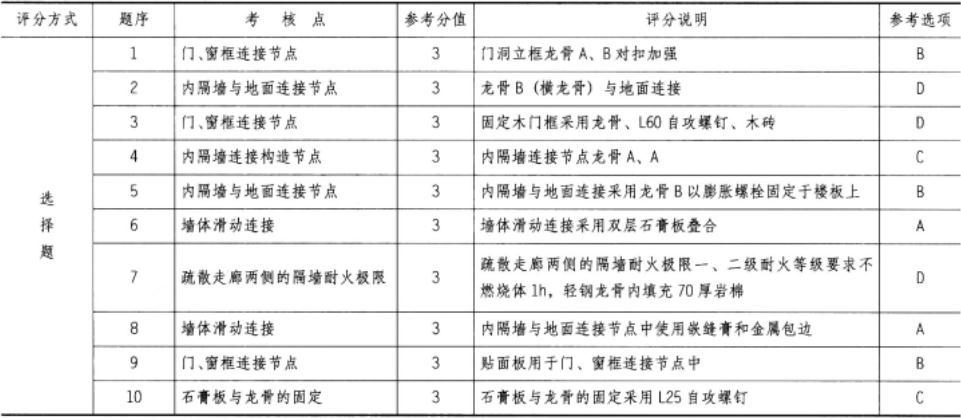

解析

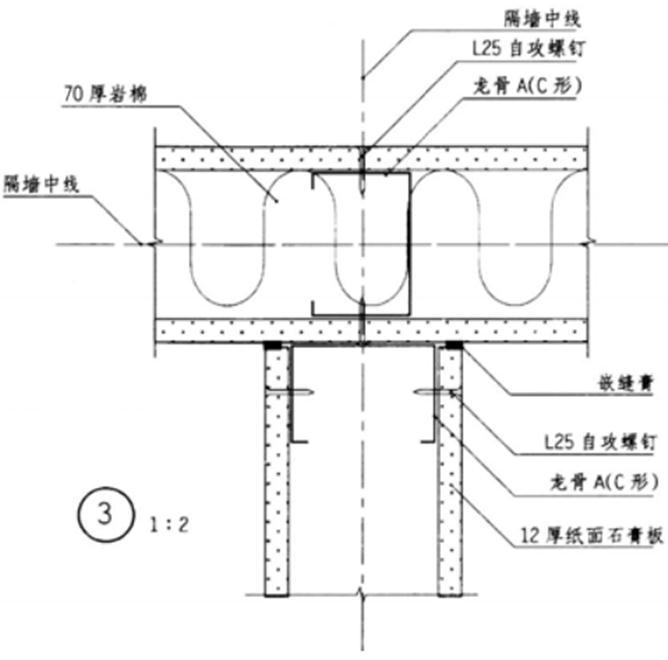

参考作图提示
