【试题要求】 1.任务说明下图为某多层公共建筑玻璃幕墙的局部立面示意图

免费题库2022-08-02 64

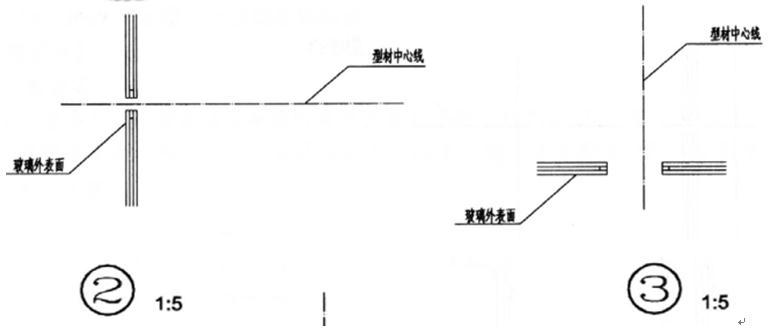

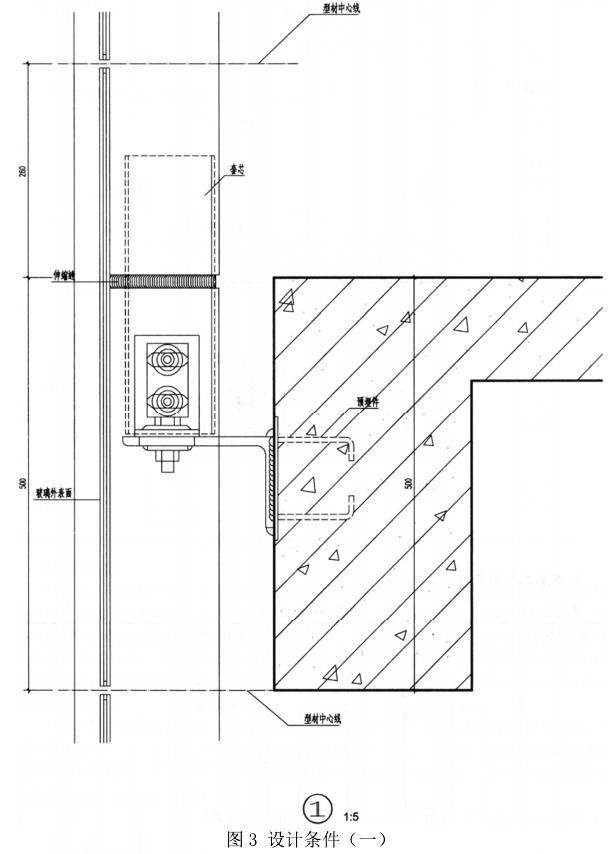

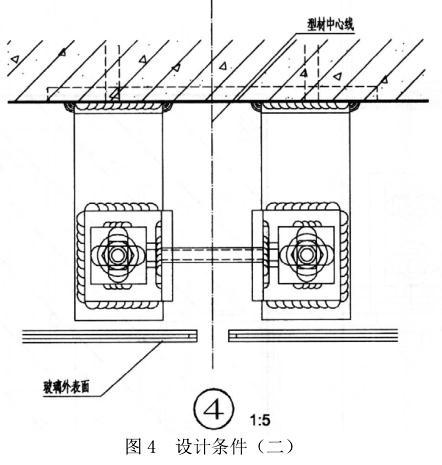

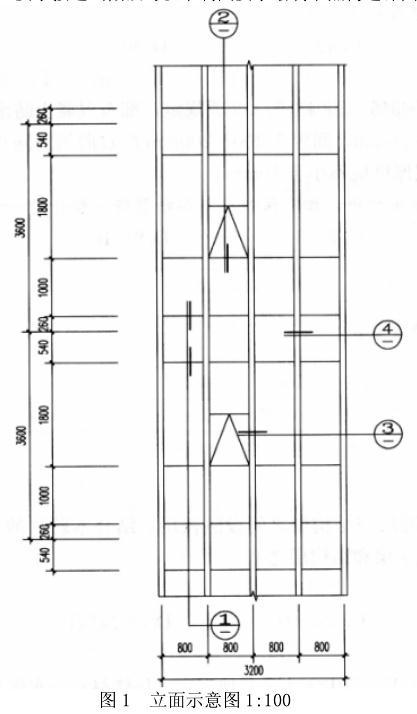

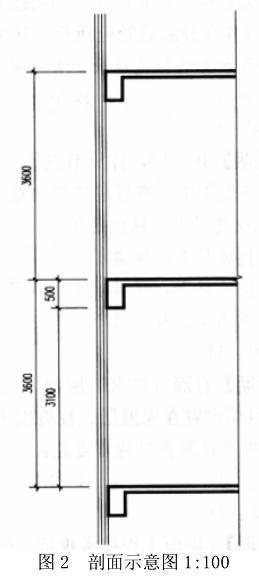

问题【试题要求】 1.任务说明下图为某多层公共建筑玻璃幕墙的局部立面示意图（图 1、图 2），幕墙形式为竖明横隐框架式，要求按适当做法与以下制图要求绘制节点构造详图（在图 3、图 4 上作答）。

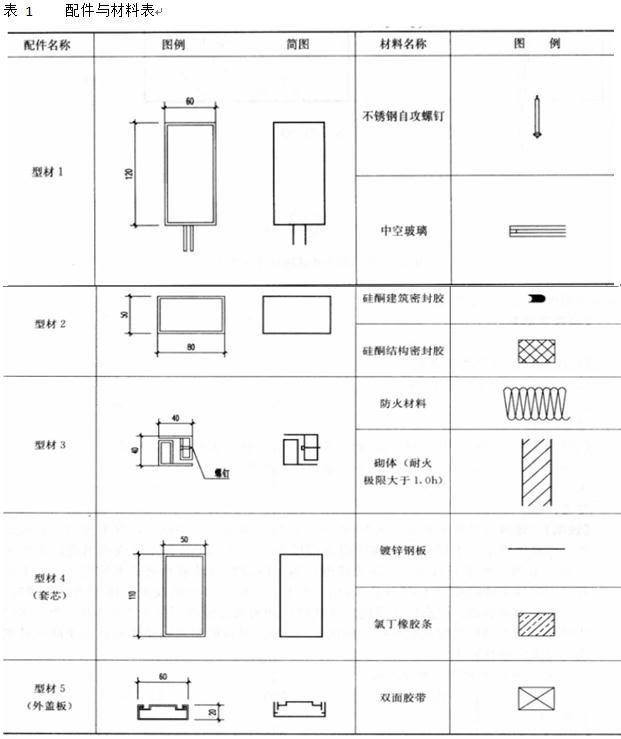

2.制图要求 (1)各节点构造详图中型材中心线、中空玻璃位置、幕墙与建筑主体结构的连接构造已给定，按表 1 选用合适的配件及材料，完成①～④各节点的构造详图，可以采用简图绘制，注明所选配件与材料名称及必要的尺寸。 (2)明框部分中空玻璃与铝合金型材间采用非现注式密闭材料。 (3)楼层间要满足防火要求。 (4)不需要表示保温和装饰面层做法。

选项

答案

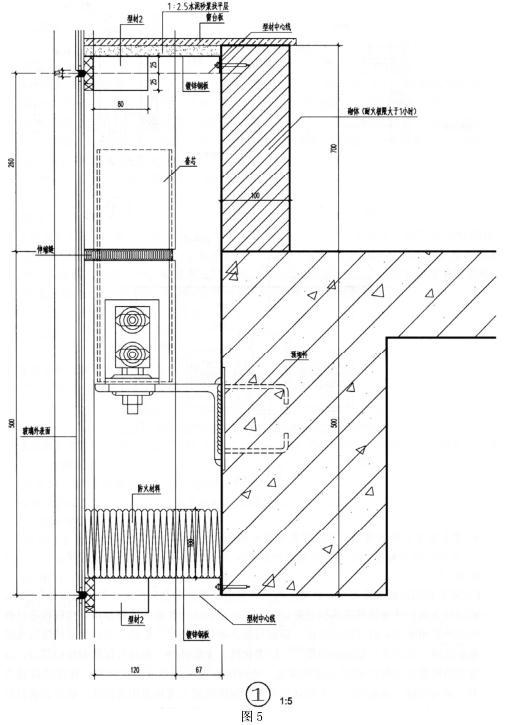

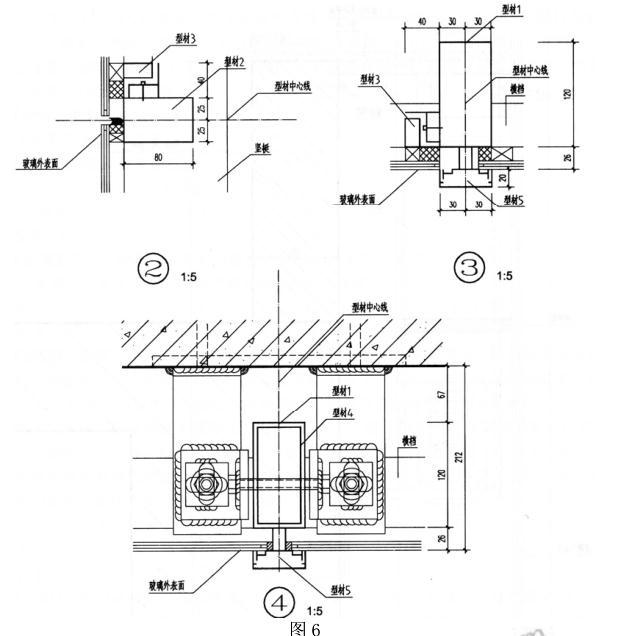

解析详见图 5、图 6。

转载请注明原文地址:https://tihaiku.com/jzgc/2525802.html
