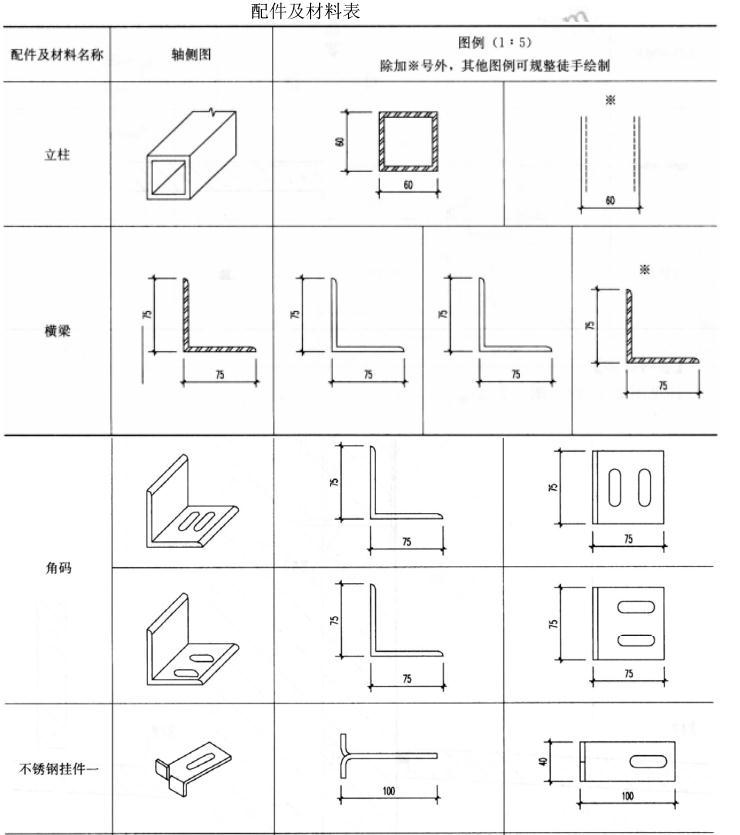

问题 1.任务说明 下图为某多层公共建筑的局部立面（见图 1、图 2），其外饰面为干挂 30mm 厚花岗石板，要求按提供的配件及材料绘制指定节点的构造详图（在图 3～图 5 上作答）。2.构造要求 (1)各节点详图中石材幕墙的完成面位置已用虚线给定，石材与石材之间不采用 45。对角拼接。 (2)立柱应采用螺栓与角码连接，再通过角码与预埋件焊接；横梁应采用螺栓与角码连接，再通过角码与立柱焊接；每处连接螺栓应不少于 2 个。 (3)采用不锈钢挂件一时在石板上下端开短平槽，采用不锈钢挂件二时在石板内侧开短斜槽，短斜槽距离石板两端部的距离应不小于 85mm，也应不大于 180mm。 3.制图要求 采用下列配件及材料（下表），完成图 6～图 8 各处节点详图。
选项
答案
解析 【解析要点】
(1)仔细阅读任务要求，尤其是构造要求部分，该部分对于绘制相关节点有重要的提示作用。
(2)根据构造要求部分可以知道干挂石材幕墙的构造关系（从内到外）：墙体内预埋件→立柱→横梁→不锈钢挂件→花岗岩板。
(3)各个构造层之间的连接顺序的确定。
1)立柱采用螺栓与角码连接，再通过角码与预埋件焊接。
2)横梁应采用螺栓与角码连接，再通过角码与立柱焊接。
3)每处连接螺栓应不少于 2 个。
(4)本题的解题依据为《外装修（一）》。
(5)节点①绘制可以参照《外装修（一）》①，该节点绘制需要重点处理的问题：①女儿墙顶的横梁题中未预留预埋件焊接，所以该横梁可以与女儿墙内外两侧横梁的顶部焊接，坡度与题目给定的虚线坡度相同。②女儿墙内侧，需要设置 2 道横梁以利于石板的固定连接。③女儿墙内外两侧采用不锈钢挂件二连接横梁与干挂石材，女儿墙顶部采用不锈钢挂件一连接横梁与干挂石材。④内侧花岗石板下用金属板收口，金属板向内侧上方倾斜形成滴水。金属板与石板之间、石板与石板之间均采用嵌缝密封膏防水。

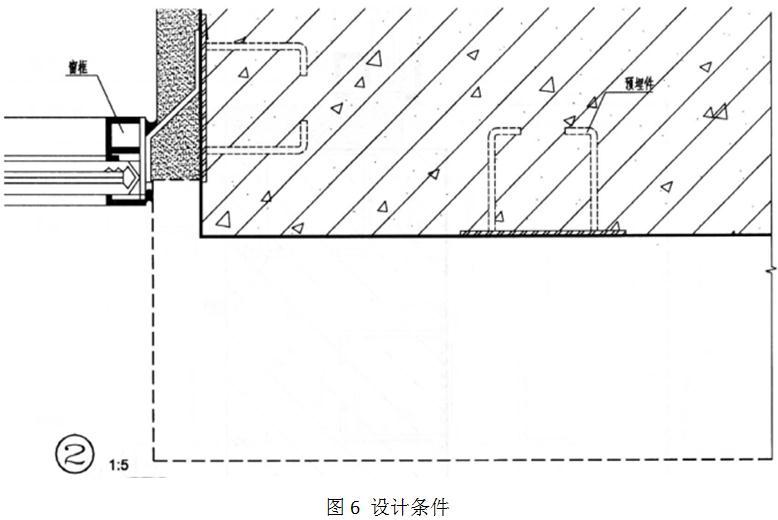

(6)节点②绘制可以参照《外装修（一）》④，该节点绘制需要重点处理的问题：①连接窗口侧墙花岗岩石板的横梁与外墙横梁垂直焊接。②花岗岩石板转角连接处，内侧花岗岩石板与窗框的连接处，采用嵌缝密封膏防水。

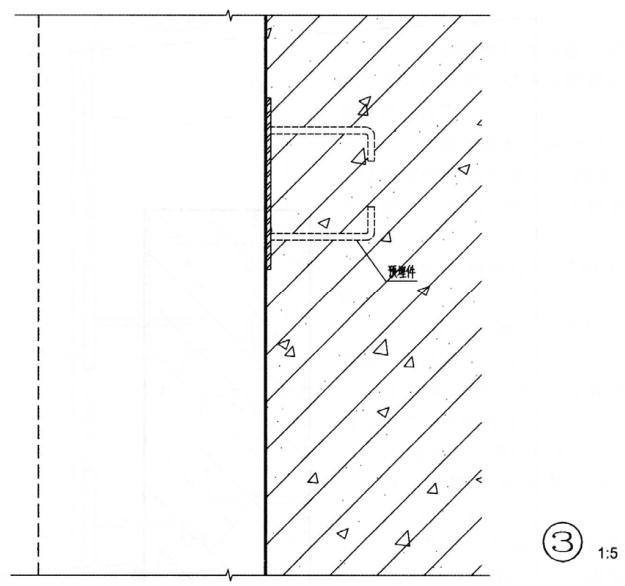

(7)节点③的绘制要求考生明确各构件的构造顺序。
(8)节点④绘制可以参照《外装修（一）》②，该节点绘制需要重点处理的问题：①连接窗台板花岗岩石板的横梁与外墙横梁垂直焊接。花岗岩石板坡向外侧，利于排水。②花岗岩石板转角连接处，内侧花岗岩石板与窗框的连接处，采用嵌缝密封膏防水。③外侧采用不锈钢挂件二连接横梁与干挂石材连接，窗体板采用不锈钢挂件一连接横梁与干挂石材。
(9)节点⑤考核的是散水处花岗岩石板的处理。花岗岩石板与散水板之间的连接，需要用嵌缝密封膏防水。
