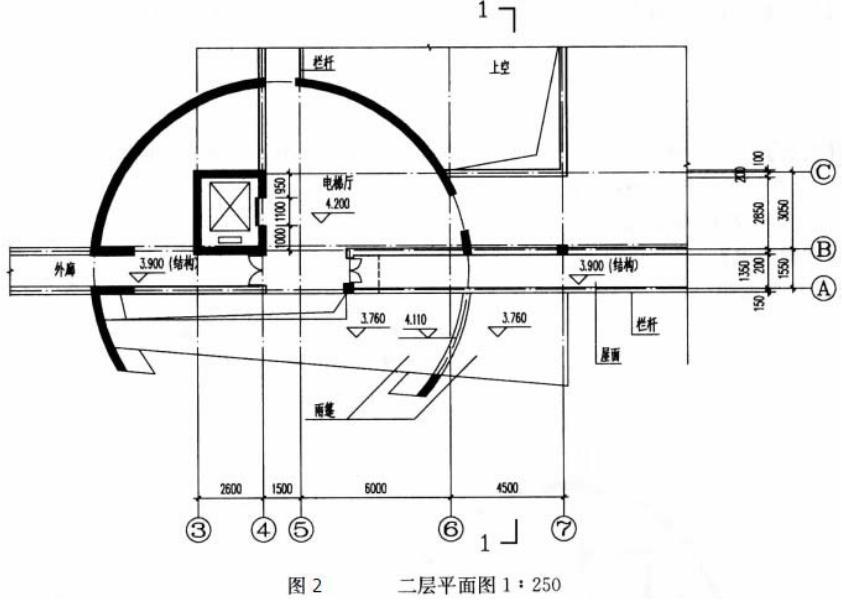

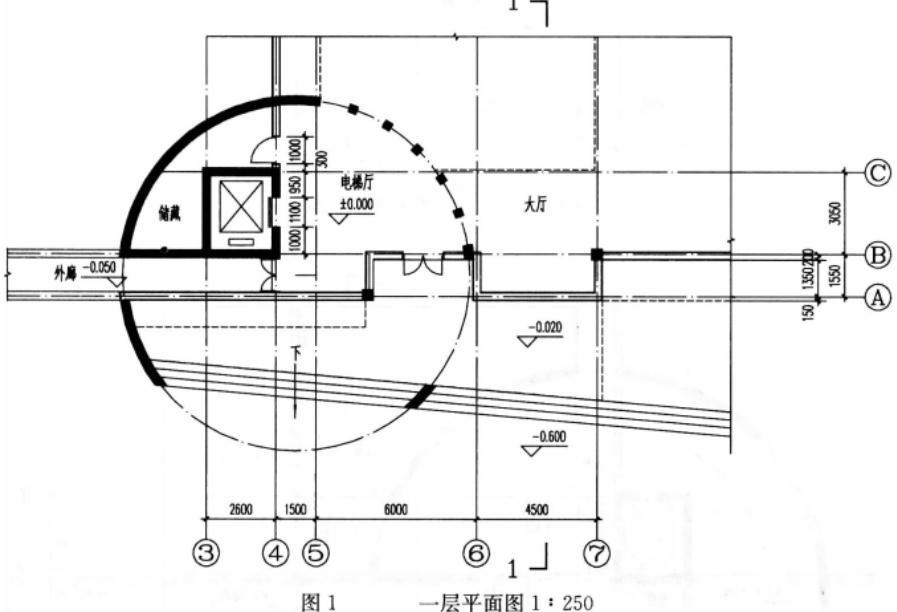

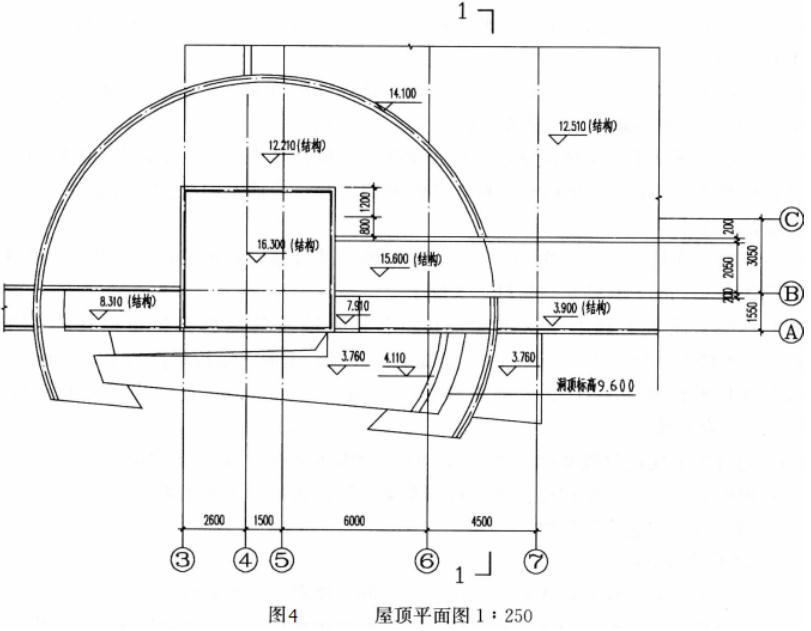

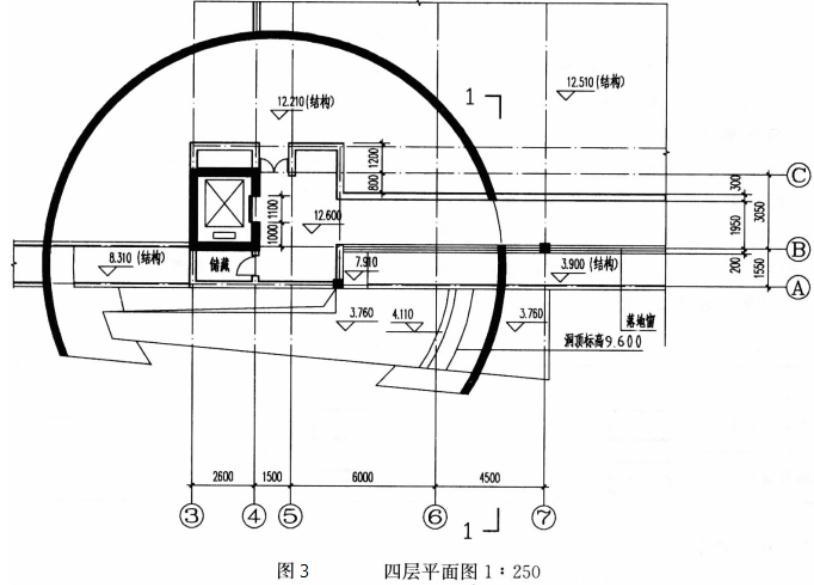

【试题要求】 1.任务说明 图 1~图 4 为某南方多层公共建筑出入口的局部平面图,按指定剖切线位置和构造要求绘制完善剖面图,剖面图应正确反映平面图所示关系。

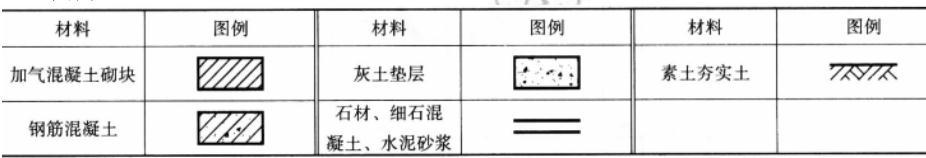

2.构造要求 (1)结构:现浇钢筋混凝土结构。 (2)地面:素土夯实,150mm 厚 3:7 灰土垫层,60mm 厚细石混凝土,30mm 厚干硬性水泥砂浆, 20mm 厚石材面层。 (3)楼面:100mm 厚现浇钢筋混凝土楼板,楼面构造厚度 90mm。 (4)屋面:100mm 厚现浇钢筋混凝土屋面板,屋面构造厚度 250mm。 (5)墙:300mm 厚加气混凝土砌块填充墙。 (6)女儿墙:200mm 厚钢筋混凝土,从结构面起计 600mm 高。 (7)梁:仅在墙下及板边设梁,梁截面 600mm×300mm(高×宽)。 (8)门:门洞口高均为 2100mm(含电梯门)。 (9)落地窗:窗洞顶与梁平齐,窗底落在楼板翻边顶。 (10)栏杆:均为金属栏杆。 (11)雨篷:金属雨篷,总厚度 200mm。 3.任务要求 (1)绘制 1-1 剖面图,按图例绘出构造要求所列各项内容并补全建筑可见线。 (2)在 1-1 剖面图上标注楼地面、屋面、女儿墙顶、剖到的落地窗洞顶标高。 (3)在剖面图上按规范要求设置栏杆并标注⑥轴上栏杆的最小高度。 4.图例

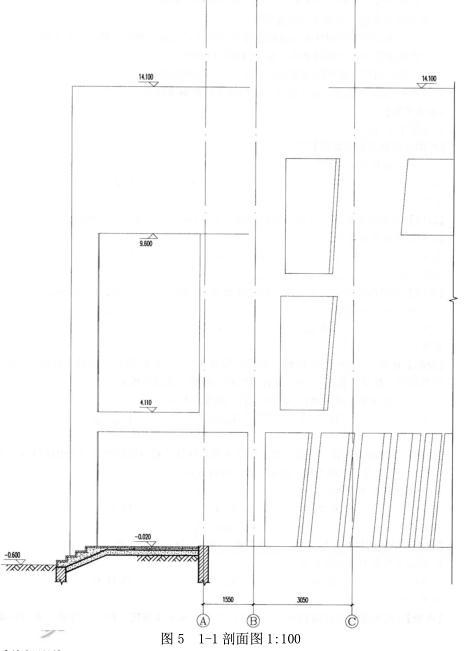

【解析要点】 1.用铅笔线将各层的剖切符号连接起来 2.补全图形 如图 5,已经给绘出室外地坪、室外台阶及圆形混凝土墙及洞口投影线,考生在此基础上补全剖面即可。 (1)一层平面从下到上依次剖切部位:室外地坪(标高为-0.600m),室外台阶(标高为-0.020m),④轴外墙、大厅地面(标高为±0.000m)。 (2)二层平面从下到上依次剖切部位:雨篷(结构标高为3.760m),
轴间室外走廊(结构标高为3.900m)及临空栏杆,
轴外墙,
轴室内楼面(标高为4.200m),
轴内墙,大厅上空。 (3)三层平面从下到上依次剖切部位:
轴外墙及落地窗和护栏杆,
轴内楼面(标高为8.400m),
轴临空栏杆,大厅上空。 (4)四层平面从下到上依次剖切部位:
轴外墙及落地窗和护栏杆,
轴上侧1950mm走廊楼面(标高为12.600m),走廊上侧外墙、屋面(结构标高为12.510m)。 (5)屋顶平面从下到上依次剖切部位:
轴上侧1950mm范围内屋面板(标高为15.600m)及女儿墙。 (6)题目中未规定设置基础具体要求,仅示意承重墙柱子基础局部即可。 (7)钢筋混凝土框架结构楼板处设置框架梁,屋面板处设置屋面梁。 (8)门洞口处均应设置过梁。
3.绘制看线投影线 (1)一层平面从下到上依次看到部位:电梯间,储藏室门投影线。 (2)二层平面从下到上依次看到部位:电梯间门投影线,
轴外廊门投影线。 (3)三层平面从下到上依次看到部位:
轴外廊门雨篷投影线,电梯门投影线。 (4)四层平面从下到上依次看到部位:电梯门投影线。 (5)屋面看线从下到上依次看到部位:电梯机房投影线。 4.完善建筑结构关系和建筑构造做法 (1)以下部位需按照题目要求分层绘制构造做法:地面、楼面、屋面、女儿墙。 (2)根据题目中对门窗的要求,确定门窗洞口高度。 (3)设置防潮层。 5.注明楼地面、屋面、女儿墙顶、剖到的落地窗洞顶标高
选项
答案
解析

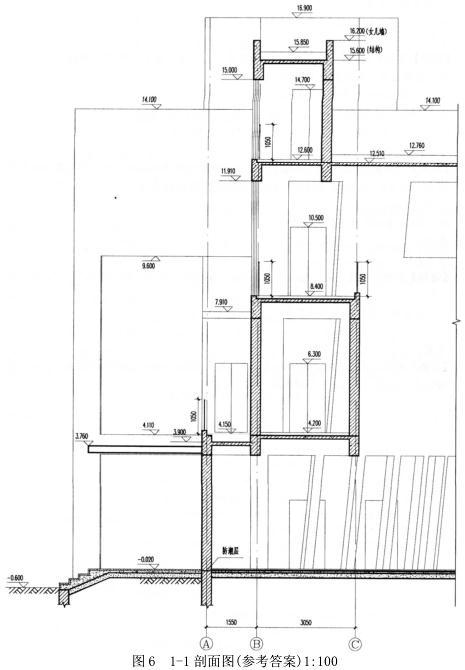

详见图 6。
