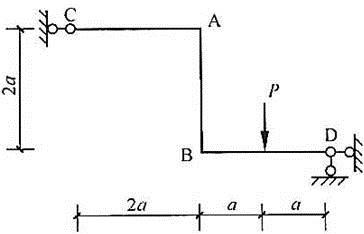

关于所示结构AB杆受力,正确的是( )。
A.轴力NAB=P,剪力VAB=P/2B.轴力NAB=P,剪力VAB=PC.轴力NAB=0,剪力VAB=P/2D.轴力NAB=0,剪力VAB=P
选项
A.轴力NAB=P,剪力VAB=P/2
B.轴力NAB=P,剪力VAB=P
C.轴力NAB=0,剪力VAB=P/2
D.轴力NAB=0,剪力VAB=P
答案
C
解析
对整体进行受力分析,对D点取矩,求得C支座水平反力为:FCx=P/2。再根据整体受力平衡,易知D支座反力为:FDx=P/2,FCy=P。因此可得AB杆件的轴力NAB=0,剪力VAB=P/2。
