关于所示结构的内力图，以下说法正确的是（　　）。 A.M图、V图均正确 B.

免费题库2022-08-02  52

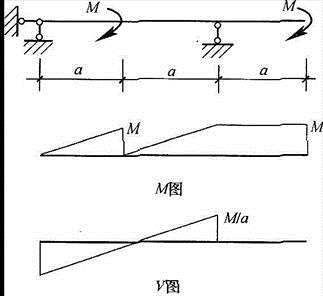

问题 关于所示结构的内力图，以下说法正确的是（　　）。A.M图、V图均正确B.M图正确，V图错误C.M图、V图均错误D.M图错误，V图正确
选项 A.M图、V图均正确
B.M图正确，V图错误
C.M图、V图均错误
D.M图错误，V图正确
答案 B

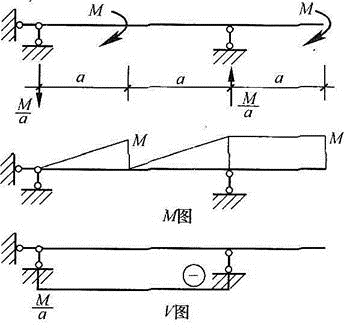

解析 梁上无均布荷载作用，因此根据荷载图、剪力图、弯矩图的关系应该是“零、平、斜”的规律，剪力图应为水平直线，弯矩图为斜直线，故剪力图是错误的。计算原图的支座反力为M/a，左端支反力向下，右边的支反力向上，画出剪力弯矩图如图所示，因此M图正确，V图错误。
