图示结构中,哪种结构ab杆的跨中正弯矩最大?(  )

考试题库2022-08-02  15

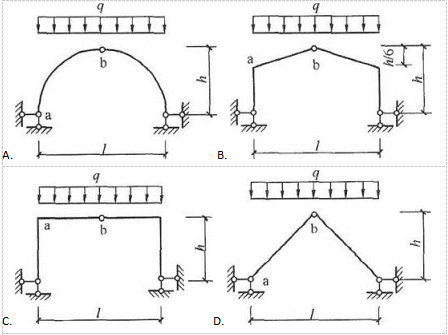

问题 图示结构中,哪种结构ab杆的跨中正弯矩最大?(  )

选项

答案 D

解析 图示4种结构都是三铰结构,在左端支座的水平约束力和铅垂约束力都相同。ab杆的跨中弯矩为水平约束力和铅垂约束力对ab杆中点取矩的叠加。其中铅垂约束力对ab杆跨中产生正弯矩都相同,而水平约束力对ab杆中点的矩均为负,其中绝对值最小的是D图,故通过正负弯矩的叠加D图中ab杆跨中弯矩最大。
