所示桁架零杆判定全对的是（　　）。 A.5、8、9、15 B.5、9、11、

考试题库2022-08-02 29

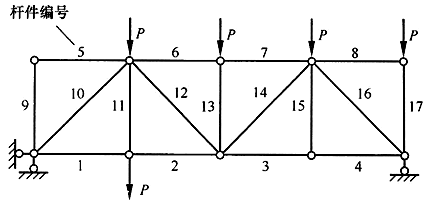

问题所示桁架零杆判定全对的是（　　）。

A.5、8、9、15B.5、9、11、13C.9、11、15、17D.无零杆

选项 A.5、8、9、15
B.5、9、11、13
C.9、11、15、17
D.无零杆

答案 A

解析桁架结构中的零杆判别法包括：①两杆结点A（见图（a））上无荷载作用时，则该两杆的内力都等于零，N1＝N2＝0；②三杆结点B（见图（b））上无荷载作用时，如果其中有两杆在一直线上，则另一杆必为零杆，N3＝0。由零杆判别法可知5、9、15为零杆。同时右上角结点也是一个三力结点，可视为三杆结点，所以水平方向力为零，则水平杆8也是零杆。
