问题 所示多跨静定梁B点弯矩为（　　）。A.－40kN·mB.－50kN·mC.－60kN·mD.－90kN·m
选项 A.－40kN·m
B.－50kN·m
C.－60kN·m
D.－90kN·m
答案 C

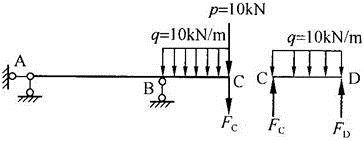

解析 图示结构为多跨静定梁，ABC为基本部分，CD为附属部分，分析方法为先分析附属部分再分析基本部分。如图所示，将梁从中间铰C处断开，取CD为隔离体，由正对称性可知：FC＝FD＝10×2/2＝10kN。再用截面法求得：MB＝－10×2－10×2－（10×2）×1＝－60kN·m。
