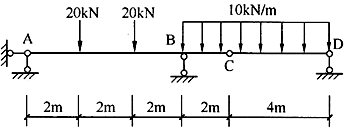

问题 所示梁支座B处左侧截面的剪力为（　　）。A.－20kNB.－30kNC.－40kND.－50kN
选项 A.－20kN
B.－30kN
C.－40kN
D.－50kN
答案 B

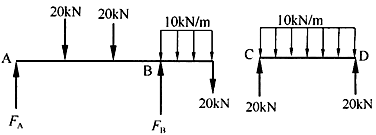

解析 从中间铰链处断开，分别画出AC杆和CD杆的受力图如图。首先分析CD杆的受力。根据对称性可知C、D两端的支反力相等，都等于20kN。再分析AC杆的受力，由∑MA＝0：FB×6＝20×2＋20×4＋20×8＋（10×2）×7，可得到FB＝70kN。用直接法求VB左＝10×2＋20－70＝－30kN。
