问题

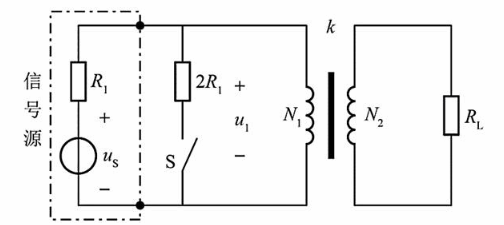

设图示变压器为理想器件,且
开关S闭合时,信号源的内阻R1与信号源右侧电路的等效电阻相等,那么,开关S断开后,电压( )。

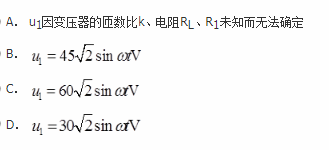

选项
答案
C
解析

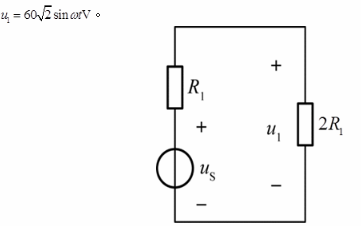

根据题干可知,信号源的内阻为R1,若信号源的内阻R1与信号源右侧电路的等效电阻相等,即副边等效电路的等效电阻与2R1并联后的阻值等于R1,因此副边等效电路的阻值为2R1。当开关S断开时,相当于R1与2R1串联,等效电路如题85解图所示。此时右侧电压有效值U1=90×2/3=60V。则
