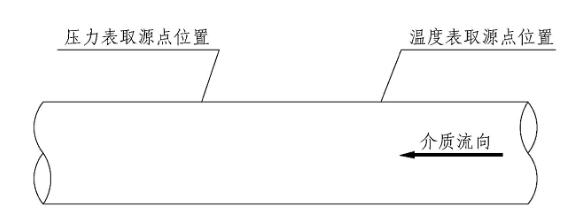

问题 某安装公司中标一机电工程项目承包内容有工艺设备及管道工程暖通工程、电气工程和给排水工程安装公司项目部进场后进行了成本分析并将计划成本向施工人员进行交底依据施工总进度计划组织施工合理安排人员、材料、机械等使工程按合同要求进行；在工艺设备运输及吊装前施工员向施工班组进行技术交底交底内容包含施工时间、工艺设备安装位置、安装质量标准质量通病及预防办法等。在设备机房施工期间现场监理工程师发现某工艺管道取源部件的安装位置如图3所示认为该安装位置不符合规范要求要求项目部整改。施工期间露天水平管道绝热施工验收合格后进行金属薄钢板保护层施工时施工人员未严格按照技术交底文件施工水平管道纵向接缝不符合规范规定被责令改正。在工程竣工验收后项目部进行成本分析数据如表3所示1、工艺设备施工技术交底中还应增加哪些施工质量要求？2、图3中气体管道压力表与温度表取源部件位置是否正确？说明理由吗蒸汽管道的压力表取压点安装方位有何要求？3、管道绝热按用途可分为哪几种类型？水平管道金属保护层的纵向接缝应如何搭接？4、列式计算本工程的计划成本及项目总成本降低率
选项
答案
解析 1.质量保证措施检验、试验和质量检查验收依据施工步骤操作方法。
2.（1）气体管道压力表与温度取源部件位置不正确。
理由:压力取源部件应安装在温度取源部件的上游侧（1分）；
（2）测量蒸汽压力时取压点的方位在管道的上半部或者下半部与管道水平中心线成0~45°夹角的范围内。（1分）
3.管道绝热按其用途可分为保温、保冷、加热保护三种类型。水平管道金属保护层的环向接缝应沿管道坡向搭接在低处其纵向接缝宜布置在水平中心线下方的15°-45°处并应缝口朝下。当侧面或底部有障碍物时纵向接缝可移至管道水平中心线上60°以内。
4.根据公式：成本降低率=（计划成本-实际成本）/计划成本
暖通工程的计划成本=实际成本/0.9=450/0.9=500万元
电气工程的计划成本=实际成本/1.15=345/1.15=300万元
给排水工程的计划成本=实际成本/0.75=400万元
工艺设备及管道工程的计划成本=实际成本/0.995=600万元
项目总成本降低率=（计划总成本-实际总成本）/计划总成本=（600+400+300+500-450-345-300-597）/（600+400+300+500）=6%。
