  3. 某公司承建的地下水池工程，设计采用薄壁钢筋混凝土结构，池内平面尺寸为62m×17

某公司承建的地下水池工程，设计采用薄壁钢筋混凝土结构，池内平面尺寸为62m×17

admin2022-08-02  35

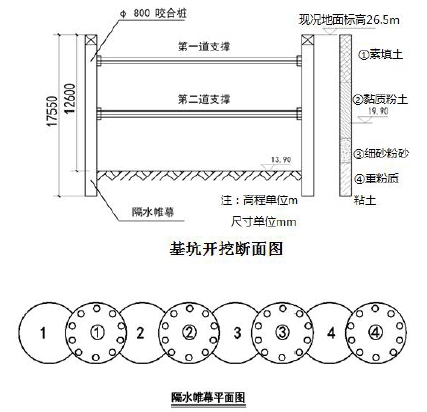

问题 某公司承建的地下水池工程，设计采用薄壁钢筋混凝土结构，池内平面尺寸为62m×17.3m，场地地下水类型为潜水，埋深6.6m。水池基坑支护设计采用φ800mm 的咬合桩止水帷幕（见下图）桩长17.55m，第一层采用A 支撑，第二层采用B 支撑，井点降水采用φ400mm 无砂管和潜水泵，当基坑支护结构强度满足要求及地下水位降至满足施工要求后，方可进行基坑开挖施工。施工前，项目部编制了施工组织设计，基坑开挖专项施工方案，降水施工方案，灌注桩专项施工方案及水池施工方案。施工方案相关内容如下：（1）水池主体结构施工工艺流程：水池边线和与桩位测量定位→基坑支护与降水→C→垫层施工→D→底板钢筋模板安装与混凝土浇筑→E→顶板钢筋模板安装与混凝土浇筑→F（功能性试验）（2）在基坑开挖安全控制措施中，对水池施工期间基坑周围物品堆放做了详细规定如下：1）支护结构达到强度要求前，严禁在滑裂面范围内堆载；2）支撑结构上不应堆放材料和运行施工机械；3）基坑周边要设置堆放物料的限重牌。（3）混凝土池壁模板安装时，应位置正确，拼缝紧密不漏浆，采用细部大样图中的G 结构来固定。（4）项目部按照要求进行了水池的功能性试验。【问题】1.本工程除了灌注桩支护方式外还可以采用哪些支护形式？基坑水位应降至什么位置才能满足基坑开挖和水池施工要求？写出隔水帷幕平面图中隔水帷幕的施工顺序（有图例中的序号表示），在水池施工断面图中，有哪些不妥之处，请指出。2.在施工过程中为了保证安全及基坑的稳定，随开挖随着进行了两道支撑（A 和B），项目中常见的支撑形式分别为钢管支撑和钢筋混凝土支撑两类；请写出A 和B 分别是那种类型，并说明理由。3.写出施工工艺流程中工序C、D、E、F 的名称。4.施工方案（2）中，基坑周围堆放物品的相关规定不全，请补充。5.施工方案（3）中，采用的G 结构叫什么？它的作用是什么？
选项
答案
解析 1.（1）还可以使用钢板桩、SMW 工法、地下连续墙。基坑水位应降至垫层底面以下0.5m；即高程13.4m 处。
（2）隔水帷幕施工顺序：1→2→3→①→②→4→③→④。（1.先施工不带钢筋，后施工带钢筋2.要保证素混凝土桩有一定强度3.要保证不窝工）
（3）在水池施工断面图中，坡顶没有显示截水沟；基坑内没有显示排水沟和集水井；顶板支架缺少剪刀撑（斜撑）、扫地杆和水平杆，同时没有设置垫块。
2.A——钢筋混凝土支撑
理由是：这种支撑形式混凝土结硬后刚度大，变形小，强度的安全、可靠性强，施工方便，而且基坑开口处变形大，需要强支撑。
B——钢管支撑；
理由是：这种支撑形式安装、拆除施工方便，可周转使用，第二道支撑为临时支撑，在以后施工主体时需要进行拆除。若选择钢筋混凝土支撑，不利于后期拆除作业。
3.C：基坑开挖支撑交替施工；D：底板防水层施工；E：壁板钢筋模板安装与混凝土浇筑；F：水池满水试验。
4.本题考查的是关于基坑周围堆放物品的相关规定还应补充：
（1）材料堆放、挖土顺序、挖土方法等应减少对周边环境、支护结构、工程桩等的不利影响。
（2）基坑开挖的土方不应在邻近建筑及基坑周边影响范围内堆放，并应及时外运。
（3）建筑基坑周围较近的距离内不得堆放阻碍排水的物品或垃圾，保持排水畅通。
（4）开挖料运至指定地点堆放。
5.G——穿墙对拉螺栓。它的作用是：平衡混凝土浇筑对模板的侧压力。
