超声法检测混凝土结构内部缺陷,如采用钻孔法测试,应使用的换能器是( )。A.平面

资格题库2022-08-02  30

问题 超声法检测混凝土结构内部缺陷,如采用钻孔法测试,应使用的换能器是( )。A.平面换能器B.径向振动式换能器C.平板换能器D.大功率换能器

选项 A.平面换能器
B.径向振动式换能器
C.平板换能器
D.大功率换能器

答案 B

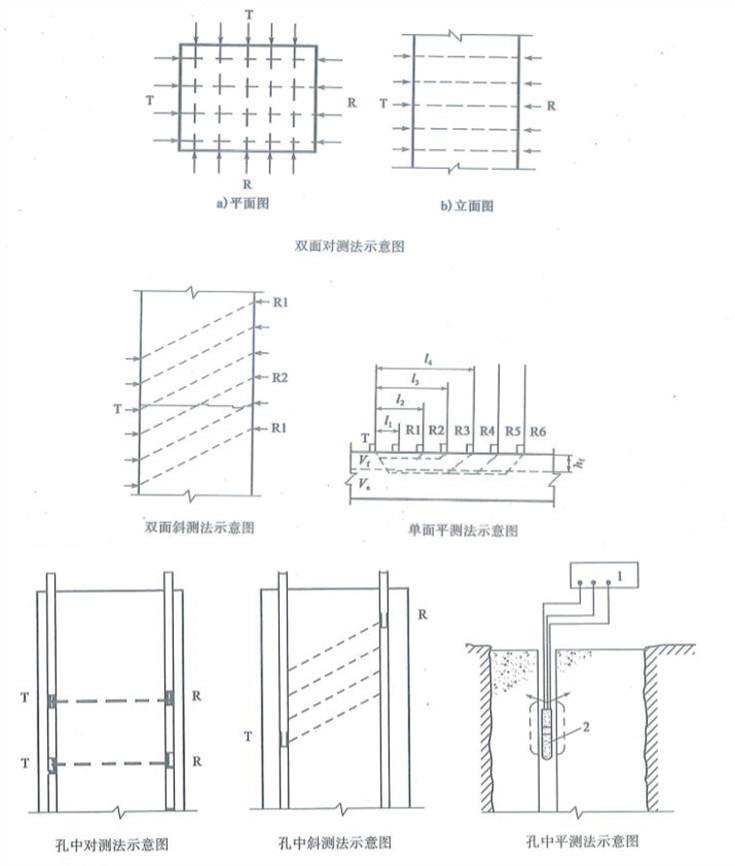

解析 超声法检测混凝土内部缺陷与表层损伤的方法总体上可分为两类:第一类为用厚度振动式换能器(简称平面换能器)进行平面测试;第二类为采用径向振动式换能器进行钻孔测试。第一类——使用平面换能器进行的平面测试方法(见下图):(1)双面对测法:发射和接收换能器分别置于被测结构相互平行的两个表面,且两个换能器的轴线位于同一直线上;双面对测法主要适用于不密实区和空洞检测、混凝土结合面质量检测;(2)双面斜测法:发射和接收换能器分别置于被测结构的两个表面,但两个换能器的轴线不在同一直线上;双面斜测法主要适用于裂缝深度检测、不密实区和空洞检测、混凝土结合面质量检测;(3)单面平测法:发射和接收换能器置于被测结构物同一个表面上进行测试;单面平测法主要适用于浅裂缝深度检测、表面损伤层检测。第二类——使用径向换能器进行的钻孔测试方法(见下图):(1)孔中对测:一对换能器分别置于两个对应钻孔中,位于同一高度进行测试;孔中对测法主要适用于深裂缝的深度检测、不密实区和空洞检测以及灌注桩混凝土缺陷检测;(2)孔中斜侧:一对换能器分别置于两个对应的钻孔,但不在同一高度,而是在保持一定高度差的条件下进行测试;孔中斜测法主要适用于不密实区和空洞检测以及灌注桩混凝土缺陷检测;(3)孔中平测:一对换能器置于同一钻孔中,以一定高程差同步移动进行测试;该方法适用于大体积混凝土结构细测,进一步查明钻孔附近的缺陷位置和范围。
