问题

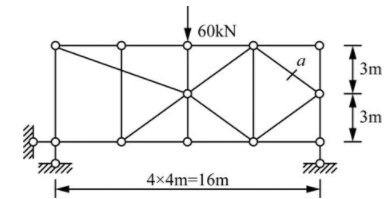

图示桁架a杆轴力为( )。
A.-15kNB.-20kNC.-25kND.-30kN
选项
A.-15kN
B.-20kN
C.-25kN
D.-30kN
答案
C
解析

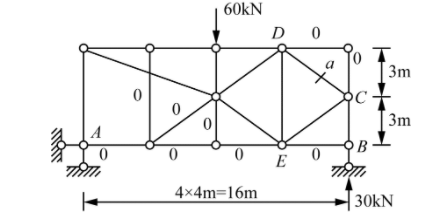

判断零杆后,已知外力为60kN,左右铰支座竖向力均为30kN,方向向上。即FBy=30kN。取节点B分析,可得NBC=-FBy=-30kN。取节点C进行分析,∑X=NCD×4/5+NCE×4/5=0;∑Y=NCD×3/5-NCE×3/5+30=0,解得NCD=-25kN。因此桁架a杆的轴力为-25kN。
