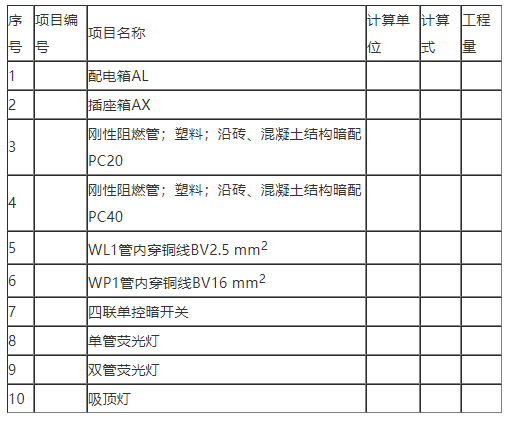

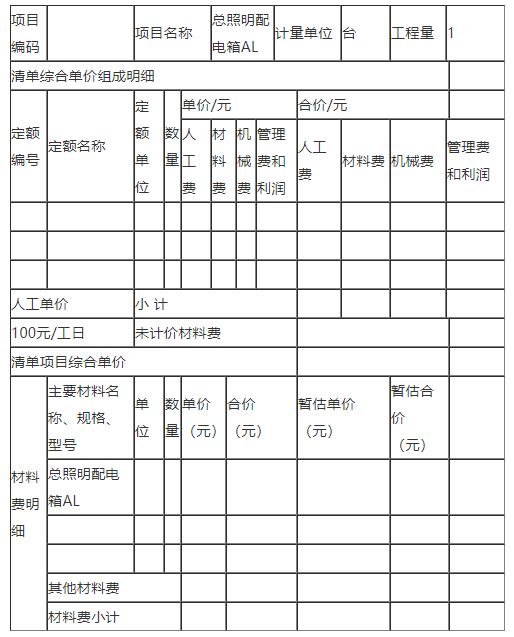

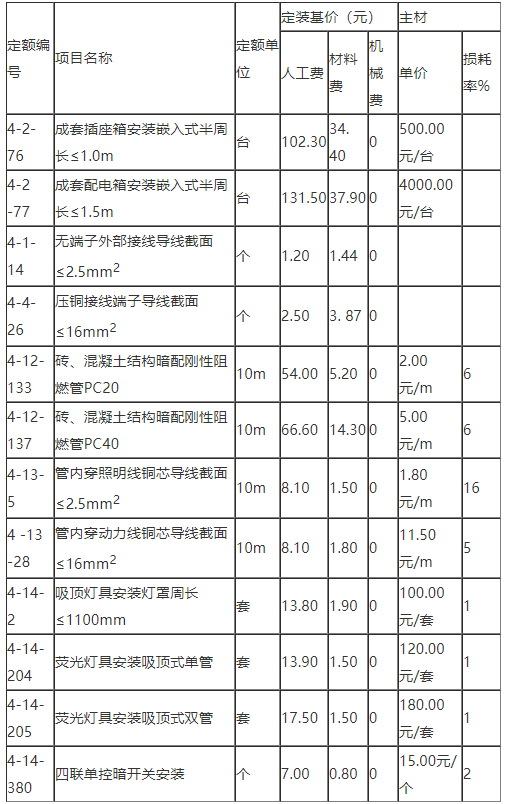

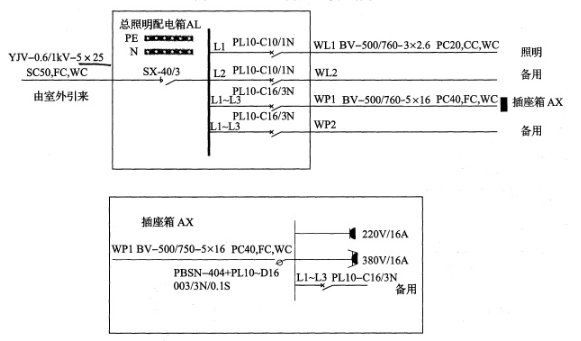

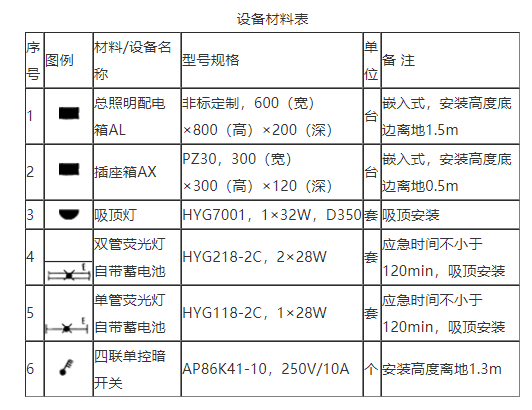

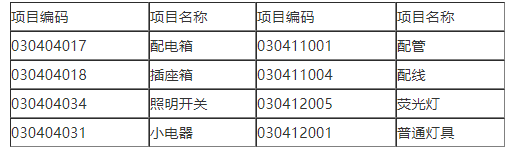

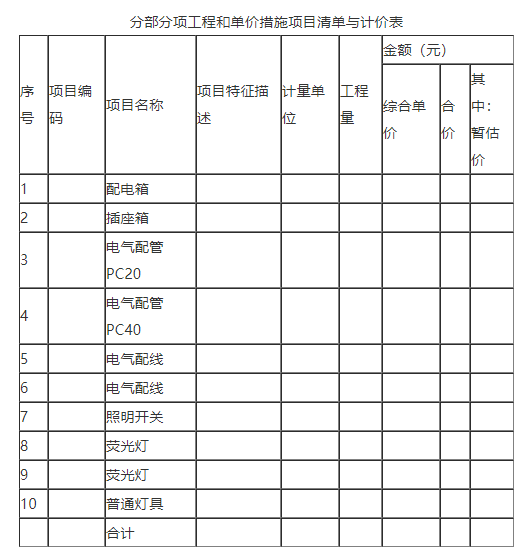

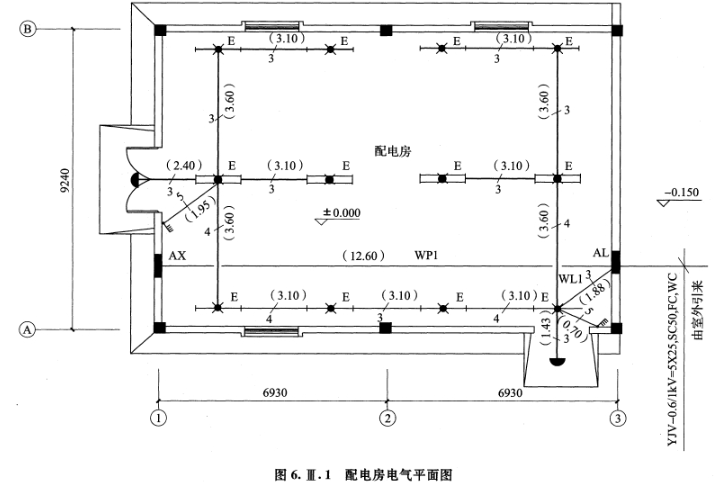

问题 工程背景资料如下：1.图6-Ⅲ-1为某配电房电气平面图，图6-Ⅲ-2为配电箱系统图、设备材料表。该建筑物为单层平屋面砖、混凝土结构，建筑物室内净高为4.00m，图中括号内数字表示线路水平长度，配管进入地面或顶板内深度均按0.05m，穿管规格：BV2.5导线穿3-5根均采用刚性阻燃管PC20，其余按系统图。2.该工程的相关定额、主材单价及损耗率见表6-Ⅲ-1。　　表6-Ⅲ-1　工程相关定额、主材单价及损耗率3.该工程的人工费单价（综合普工、一般技工和高级技工）为100元/工日，管理费和利润分别按人工费的40%和20%计算。4.相关分部分项工程量清单项目编码及项目名称见表6-Ⅲ-2。　　表6-Ⅲ-2　相关分部分项工程量清单项目编码及项目名称1 、按照背景资料（1）～（4）和图6-Ⅲ-1及6-Ⅲ-2所示内容，根据《建设工程工程量清単计价规范》（GB50500-2013）和《通用安装工程工程量计算規范》（GB50856-2013）的规定，计算各分部分项工程量，并将配管（PC20、PC40）和配线（BV2.5mm2、BV16mm2）的工程量计算式与结果填写在指定位置（见表6-Ⅲ-3）；计算各分部分项工程的综合单价与合价，编制完成表6-Ⅲ-4“分部分项工程和单价措施项目清单与计价表”，（答题时不考虑总照明配电箱的进线管道和电缆，不考虑开关盒和灯头盒）工程量计算表2、设定“该工程总照明配电箱AL”的清单工程量为1台，其余条件均不变，根据背景资料（2）中的相关数据，编制完成表6-Ⅲ-5“综合单价分析表”。　　（计算结果保留两位小数）综合单价分析表工程名称：配电房电气工程
选项
答案

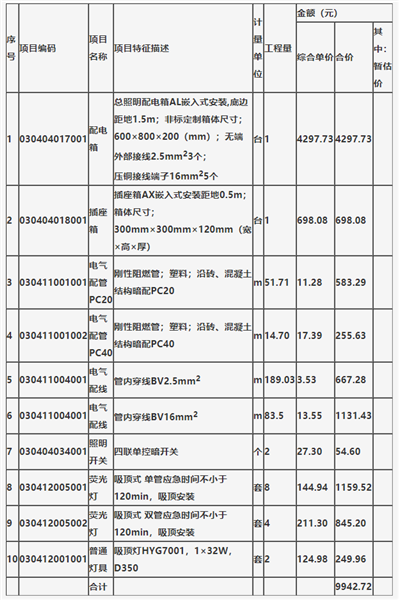

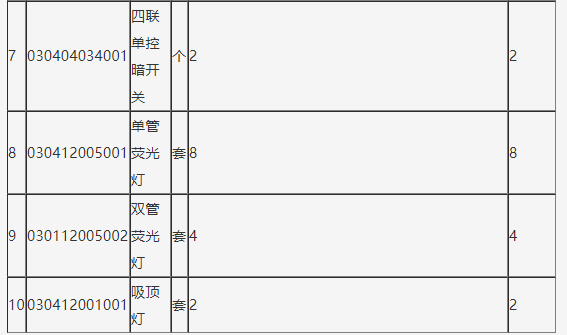

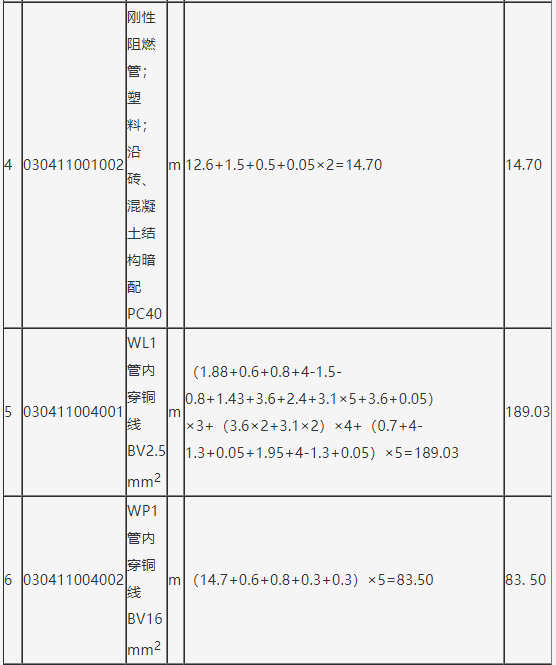

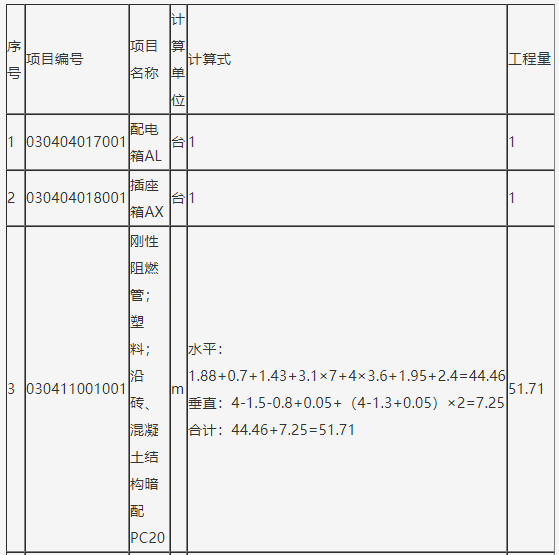

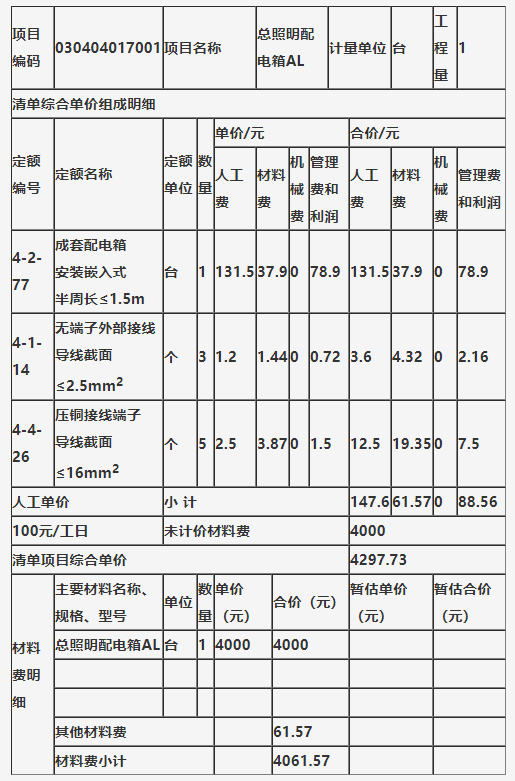

解析 1、（1）工程量计算表见表6-Ⅲ-3。　　表6-Ⅲ-3　工程量计算表与识图顺序一致的手算过程（计算思路）：　　1）PC20管：　　（4+0.05-1.5-0.8）+1.88+0.7+（4+0.05-1.3）+1.43+3.6×4+3.1×7+2.4+1.95+（4+0.05-1.3）=51.71（m）　　2）PC40管：（1.5+0.05）+12.6+（0.5+0.05）=14.70（m）　　3）管内穿2.5mm2线：　　三线：（0.6+0.8）×3+[（4+0.05-1.5-0.8）+1.88+1.43+3.6×2+3.1×5+2.4]×3=94.68（m）　　四线：（3.6×2+3.1×2）×4=53.60（m）　　五线：[0.7+（4+0.05-1.3）+1.95+（4+0.05-1.3）]×5=40.75（m）　　合计：94.68+53.60+40.75=189.03（m）　　4）管内穿16mm2线：　　（0.6+0.8）×5+[（1.5+0.05）+12.6+（0.5+0.05）]×5+（0.3+0.3）×5=83.50（m）　　（2）表6-Ⅲ-4　分部分项工程和单价措施项目清单与计价表综合单价及合价的计算过程如下：　　①配电箱（含压铜接线端子）：[131.5+37.9+4000+131.5×（40%+20%）+3×（1.2+1.44+1.2×60%）+5×（2.5+3.87+2.5×60%）]=4297.73（元）　　②插座箱：102.3+34.4+500+102.3×（40%+20%）=698.08（元）　　③电气配管 PC20：51.71×（5.4+0.52+1.06×2+5.4×60%）=51.71×11.28=583.29（元）　　④电气配管 PC40： 14.70×（6.66+1.43+1.06×5+6.66×60%）=14.70×17.39=255.63（元）　　⑤管内敷设BV2.5mm2电气配线：189.03×（0.81+0.15+1.16×1.8+0.81×60%）=189.03×3.53=667.28（元）　　⑥管内敷设BV16mm2电气配线：83.5×（0.81+0.18+1.05×11.5+0.81×60%）=83.51×13.55=1131.43（元）　　⑦照明开关：2×（7+0.8+1.02×15+7×60%）=2×27.30=54.6（元）　　⑧单管荧光灯：8×（13.9+1.5+1.01×120+13.9×60%）=8×144.94=1159.52（元）　　⑨双管荧光灯：4×（17.5+1.5+1.01×180+17.5×60%）=4×211.30=845.20（元）　　⑩吸顶灯：2×（13.8+1.9+1.01×100+13.8×60%）=2×124.98=249.96（元）2、6-Ⅱ-5　综合单价分析表　　工程名称：配电房电气工程
