问题 工程背景资料如下：1.图6. II为某泵房工艺及伴热管道系统部分安装图。2.假设管道安装工程的分部分项清单工程量如下：Φ325×8低压管道7m；Φ273.1×7.1中压管道15m；Φ108×4.5管道5m，其中低压2m，中压3m；Φ89×4.5管道l .5m，Φ60×4管道40m，均为中压。3.相关分部分项工程量清单统一项目编码见下表：4.Φ325×8碳钢管道安装工程定额的相关数据见下表该管道安装工程的管理费和利润分别按人工费的20％和10％计。【问题】1.按照图6, II所示内容，列式计算管道、管件安装项目的分部分项清单工程量。（注：其中伴热管道工程量计算，不考虑跨越三通、阀门处的煨弯增加量。图6. II中所标注伴热管道的标高、平面位置，按与相应油管道的标注等同计算）2.按照背景资料2} 3中给出的管道工程量和相关分部分项工程量清单统一编码，以及图6. II的技术要求和所示阀门数量，根据《通用安装工程工程量计算规范》（GB 50856-2013）和《建设工程工程量清单计价规范））（GBS 0500-2013）规定，编制管道、阀门安装项目的分部分项工程量清单，填入答题纸表6. II .l中。3.按照背景资料4中的相关定额，根据《通用安装工程工程量计算规范》(GB50856-2013）和《建设工程工程量清单计价规范》（GB 50500-2013）规定，编制Φ325X8低压管道（单重62.54kg/m）安装分部分项工程量清单“综合单价分析表”，填入答题纸表6. II .2中。（计算结果保留两位小数）
选项
答案

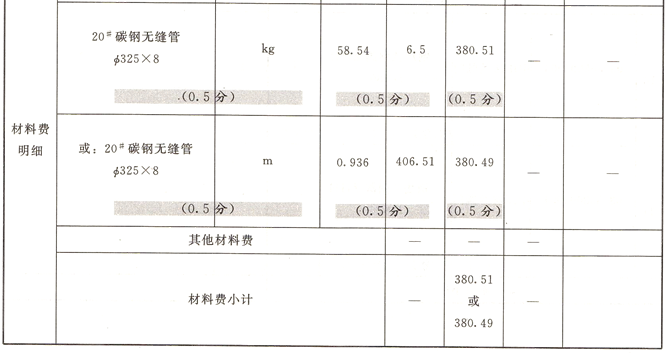

解析 问题1:（16分）管道：（11分）(1)φ325×8低压管道：1+0.8+1.5+（1+0.65+0.5）×2=7.6（m)（2分）(2)φ273.1×7.1中压管道：1+1+1.5+0.5+0.5+[（2.25-1.15)+(0.8+1+0.65）+(2.25-1.15)]×2=13.8（m)（2分）(3)φ89×4 中压管道：(0.15+0.5)×2=1.3(m)（1分）(4)φ60×4 中压管道：泵后油管伴热管：[1+1+1.5+0.5+0.5+(2.25-1.15)×2+(0.8+1+0.65)×2]×2=11.6×2=23.2（m)（2分）泵前油管伴热管：[1+0.8+1.5+（1+0.65+0.50)×2=7.6×2=15.2（m）（1分）小计：23.2+15.2=38.4（m） ( 1分）（5）φ32×2.5 中压管道：（1.75-1.45）×2=0.6（m) ( 1分）管件：（5分）（1）DN300 低压：弯头 4个（0.5分）三通 1个（0.5分）（2）DN250 中压：弯头 6个（0.5分）三通 3个（0.5分）（3）DN80 中压：三通 2个（0.5分）（4）DN50 中压：弯头 (2×6)+(2×2+2×4)=12+12=24（个）（1分）三通 (1+1)×2=4（个）（1分）问题2：表6.II.1 分部分工程和单价差错时项目清单与计价表工程名称：工艺及伴热管系统 标段：泵房管道安装问题3：表6.II.2综合单价分析表工程名称：工艺及伴热管道系统 标段：泵房管道安装评分说明：1.在问题2表6.Ⅱ.1中各项顺序未按标准答案排列，但所填内容正确的得满分。序号7-11“项目特征描述”栏内，不填“钢法兰闸阀”、“钢法兰止回阀”时不扣分。2.各表中多项合并计分的，错一项扣0.5分，扣完为止。
