Ⅱ. 管道和设备工程 某一化工生产装置中部分热交换工艺管道系统,如图6.Ⅱ.1

admin2022-08-02  42

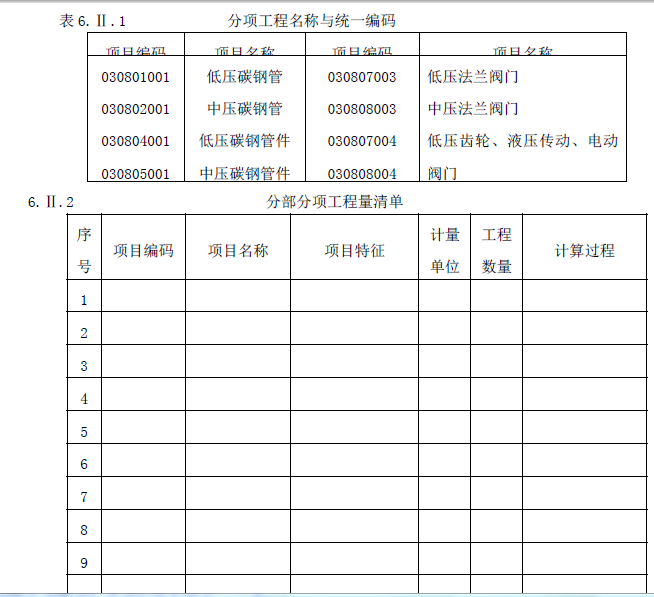

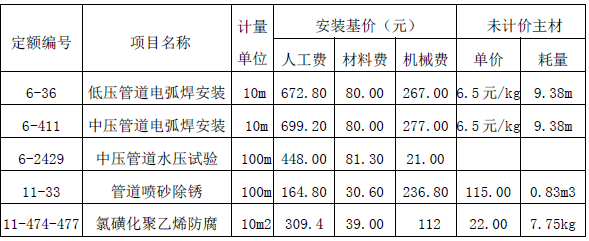

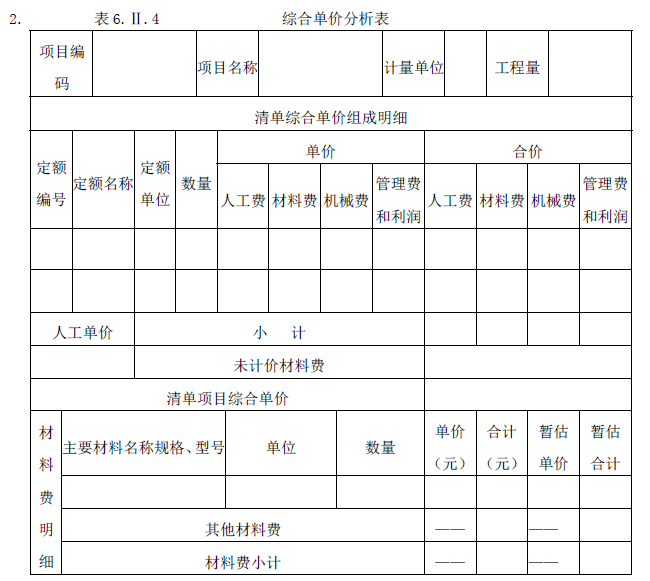

问题 Ⅱ. 管道和设备工程某一化工生产装置中部分热交换工艺管道系统,如图6.Ⅱ.1 所示。设计说明1.某一化工厂生产装置中的部分热交换工艺管道系统如图所示,图中标注尺寸标高以m?计,其他均以mm?计。该管道系统工作压力为2.OMPa。2.管道:采用20#碳钢无缝钢管,管件:弯头采用成品冲压弯头,三通、四通现场挖眼连接,异径管现场摔制。 3.阀门、法兰:所有法兰为碳钢对焊法兰;阀门型号除图中说明外,均为J41H—25,采用对焊法兰连接;系统连接全部为电弧焊。4.管道支架为普通支架,其中:Φ219×6 管支架共12 处,每处25kg,Φ159×6 管支架共10 处,每处20kg。支架手工除锈后刷防锈漆、调和漆两遍。5.管道安装完毕作水压试验,对管道焊口按50%的比例作超声波探伤,其焊口总数为:Φ219×6 管道焊口12 个、Φ159×6 管道焊口24 个。6.管道安装就位后,所有管道外壁手工除锈后均刷防锈漆两遍,采用岩棉管壳(厚度为60mm)作绝热层,外包铝箔保护层。问题:1.根据图6.Ⅱ.1 所示内容和《通用安装工程工程量清单计算规范》的规定和表6.Ⅱ.1 所列的分部分项工程量清单的统一项目编码,编制分部分项工程量清单(不含法兰有关分项),并将计算过程及结果填入表6.Ⅱ.2。2.Ф219×6 碳钢管道工程的相关定额见下表6.Ⅱ.3:该工程的人工单价为80 元/工日,企业管理费和利润分别是人工费的85%和35%。完成中压碳钢管φ219×6 综合单价分析,并填写表6.Ⅱ.4 综合单价分析表。

选项

答案

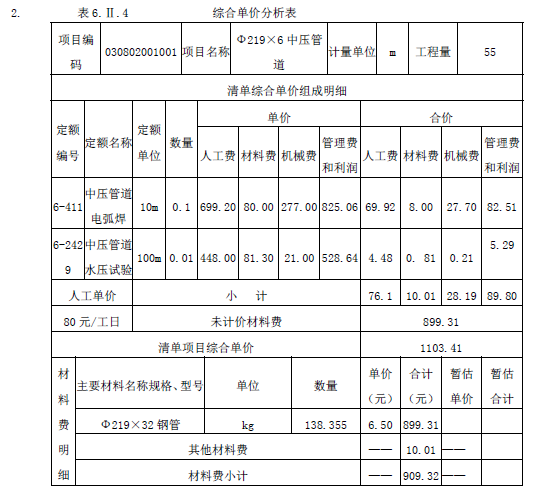

解析 答案:1.6.Ⅱ.2 分部分项工程量清单
