问题
大西客运专线北起山西大同,经朔州、忻州、太原、晋中、临汾、运城、渭南等9市31县(区)至陕西西安,全长859km。大同至西安铁路客运专线:大同枢纽、太原枢纽、临汾动车运用所、运城地区、西安枢纽配套工程及相关疏解线、联络线。正线:大同至西安(含);(CK0+000—CK473+250)线路长841.876km,山西省境内706.336km,陕西省境内135.54km。大同至太原274.235km,太原至运城356.331km,运城至西安211.31km。需要进行CPⅢ网测量的范围路段: (1)L3K0+000~L3K5+610.679长5.611km; (2)L4K0+000~IAK5+603.911长5.604km; (3)DZ1K0+000~DAZ1K2+346.534长2.347km; (4)K234+000~K233+560双线0.44km; (5)DZ2K0+000~DAZ2K1+996.786长1.997km; (6)DZK0+000~DCK4+543.375长4.543km; (7)DZYK0+000~DZYK4+657.158长2.488km。 所要做的测量工作主要是:CPⅢ平面控制网测量和CPⅢ高程控制网测量。 执行的标准及规范:《客运专线无砟轨道铁路工程测量暂行规定》(铁建设[2006]189号)、《国家一、二等水准测量规范》(GB/T 12897—2006)、《工程测量规范》(GB 50026—2007)、《精密工程测量规范》(GB/T 15314—1994)、《全球定位系统GPS测量规范》(GB/T 08314—2001)。 问题: 1.CPⅢ控制网建网测量标志主要包括哪些?说明CPⅢ控制点标志的埋设及编号规则的具体内容。 2.CPⅢ控制网采用自由设站边角交会网,简述一种CPⅢ高程控制网的测量步骤方法。 3.CPⅢ控制网测量完成后需提交哪些成果?
选项
答案
解析

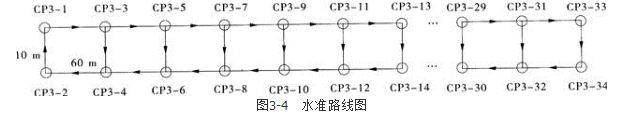

1.根据《客运专线无砟轨道铁路工程测量暂行规定》第4章相关规定:①CPⅢ控制网建网测量标志主要包括预埋件、棱镜杆、高程杆和棱镜。②CPⅢ控制点的埋设:CPⅢ控制点应沿线路布置在路基两侧的接触网杆或基础、桥梁防撞墙、隧道侧壁上,当CPⅢ控制点布置在桥梁防撞墙上时,点位应设置在桥墩固定支座端上方的防撞墙上。CPⅢ控制点沿线路布置时,纵向间距宜为60m左右,且不应大于70m,横向间距不超过结构宽度。各CPⅢ点应大致等高,其高度应在设计轨道顶面以上30cm的地方。③CPⅢ控制点编号:CPⅢ控制点编号的标注应全线统一采用大小为4cm的正楷字体刻绘,并用白色油漆抹底,绿色油漆填写编号字体。CPⅢ的点号由七位数组成,从左到右前四位数表示CPⅢ点所在里程的整千米数,第五位是“3”表示是CPⅢ网点,后两位数字表示点的顺序号,点的顺序号为单数表示该点在里程增加方向的左侧,点的顺序号为双数表示该点在里程增加方向的右侧,当里程不足千、百、十千米时,加“0”填充,以保证CPⅢ的点号都是七位数。CPⅢ网测量的自由设站点号也由七位数组成,从左到右第一位为大写英文字母“Z”,表示测站,第二、三、四、五位数为CPⅢ点所在里程的整千米数,第六、七位数字表示测站的序号,当里程不足千、百、十千米时,加“0”填充,以保证CPⅢ的自由设站号都是七位数。2. 测量方法一:往测时以轨道一侧的CPⅢ水准点为主线贯通水准测量,另一侧的CPⅢ水准点在进行贯通水准测量摆站时就近观测;返测时以另一侧的CPⅢ水准点为主线贯通水准测量,对侧的水准点在摆站时就近联测。 测量方法二:CPⅢ点与CPⅢ点之间的水准路线,采用如图3-4所示的水准路线形式进行。
3. CPⅢ控制网测量完成后需提交的成果包括:平面观测、高程观测网图,平面观测、高程观测原始观测数据,平面观测、高程观测手簿,CPⅢ控制点、高等级水准点检核数据,平面计算(边长、角度)表,平面坐标平差表、各项精度统计表,高差计算表(含尺长改正),高程平差表、各项精度统计表,CPⅢ点平面和高程成果表,技术设计书,技术总结报告。
