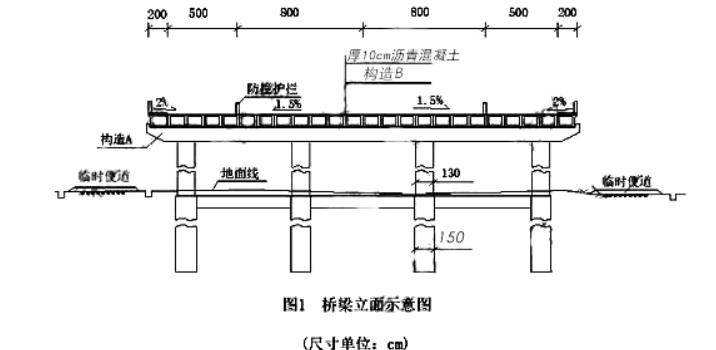

问题 背景资料 某公司承建一座桥梁工程,双向四车道,桥面宽度 30m。上部结构为 5×20m 预制预应力混凝土简支空心板梁;下部结构为构造 A 及φ130cm 圆柱式墩,基础采用φ150cm 钢筋混凝土钻孔灌注桩;重力式 U 型桥台;桥面铺装结构层自上而下依次为:厚 10cm 沥青混凝土、构造 B、防水层、调平层。桥梁立面如图所示。项目部编制的施工组织设计明确如下事项:(1)桥梁的主要施工工序编号为:①桩基、②支座垫石、③墩台、④安装空心板梁、⑤构造 A、⑥防水层、⑦现浇构造 B、⑧安装支座、⑨现浇湿接缝、⑩摊铺沥青混凝土及其他;施工工艺流程为:①桩基→③墩台→⑤构造 A→②支座垫石→⑧安装支座→④安装空心板梁→C→D→E→⑩摊铺沥青混凝土及其他。(2)预制梁场(包括底模)建设需要 1 个月,预应力空心板梁预制(含移梁)需要 2.5 个月,制梁期间正值高温,后续工程施工需要 1 个月。每片空心板预制只有 7 天时间。(3)预制空心板梁场内吊运、存放部分要求如下:①空心板梁运至存梁区时,其混凝土强度不低于设计强度的 75%。②空心板梁应存放在稳定坚固的地面,并配有相应的防排水设施。③空心板梁应按其安装的先后顺序编号存放,预应力混凝土梁、板的存放时间不宜超过 3 个月。④多层叠放时,层与层之间应以垫木隔开,上下层垫木应错开布设;宜为 2 层,不应超过 3 层。(4)项目部采购了一批钢绞线共计 110t,抽取部分进行了力学性能试验及其他试验,检验合格后用于预应力空心板制作。【问题】1.写出图中构造 A、B 的名称及桥墩的结构形式。2.写出施工工艺流程中 C、D、E 的名称或工序编号。3.列式计算预应力空心板梁加工至少需要的模板数量。(每月按 30 天计算)4.改正预制空心板梁场内吊运、存放的错误之处。5.项目部采购的钢绞线按规定应抽取多少盘进行力学性能试验和其他试验?

选项

答案

解析 1.构造 A:盖梁,构造 B:基层混凝土(或保护层);桥墩属于柱式桥墩。
2.C:⑨现浇湿接缝。D:⑦现浇构造 B。E:⑥防水层。
3.横断面共有 24 片梁,5 跨,共 24×5=120 片。
1 个模板的空心板梁预制时间:120×7=840 天,已知预应力空心板梁预制(含移梁)需要 2.5 个月,则需要的模板数量为:840÷75=11.2,所以预应力空心板梁加工至少需要的模板数量为 12 个。
4.①空心板在脱底模、移运、存放和吊装时,混凝土的强度应不低于设计强度的 80%。 ②存放台座应坚固稳定,且宜高出地面 200mm 以上。梁、板构件存放时,支点处应采用垫木和其他适宜的材料进行支承,不得将构件直接支承在坚硬的存放台座上。
③当构件多层叠放时,层与层之间应以垫木隔开,各层垫木的位置应设在设计规定的支点处,上下层垫木应在同一条竖直线上。
5.应抽取 6 盘,并从每盘所选的钢绞线任一端截取一根试样,进行力学性能试验和其他试验。
