背景资料： 某公司承建一座桥梁工程。该桥跨越山区季节性流水沟谷，上部结构为三跨

admin2022-08-02  42

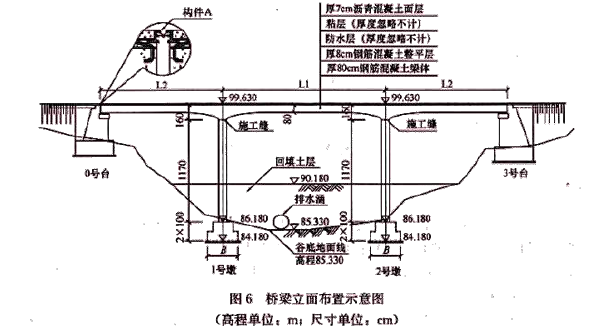

问题 背景资料：某公司承建一座桥梁工程。该桥跨越山区季节性流水沟谷，上部结构为三跨式钢筋混凝土结构，重力式U 型桥台，基础均采用扩大基础；桥面铺装自下而上为厚8cm 钢筋混凝土整平层+防水层+粘层+厚7cm 沥青混凝土面层；桥面设计高程为99.630m。桥梁立面布置如图。项目部编制的施工方案有如下内容：（1）根据该桥结构特点，施工时，在墩柱与上部结构衔接处（即梁底曲面变弯处）设置施工缝。（2）上部结构采用碗扣式钢管满堂支架施工方案。根据现场地形特点及施工便道布置情况，对沟谷进行回填，回填后经整平碾压，场地高程为90.180m，并在其上进行支架搭设施工，支架立柱放置于20cm*20cm 楞木上。支架搭设完成后采用土袋进行堆载预压。【问题】1.写出图中构件A 的名称。2.根据图判断，按桥梁结构特点，该桥梁属于哪种类型？简述该类型桥梁的主要受力特点。3.施工方案（1）中，在浇筑桥梁上部结构时，施工缝应如何处理？4.根据施工方案（2），列式计算桥梁上部结构施工图应搭设满堂支架的最大高度；根据计算结果，该支架施工方案是否需要组织专家论证？说明理由。
选项
答案
解析 1.伸缩缝
2.（1）刚架桥
（2）介于梁与拱之间的一种结构体系，它是由受弯的上部梁（或板）结构与承压的下部柱（或墩）整体结合在一起的结构。由于梁和柱的刚性连接，梁因柱的抗弯刚度而得到卸荷作用，整个体系是压弯结构，也是有推力的结构。
3.在原混凝土面上浇筑新混凝土时，相接面应凿毛，并清洗干净，表面湿润但不得有积水。
4.支架高度：99.63-（0.07+0.08+0.8）-90.18=8.5（m），因为搭设高度大于8m,所以需要组织专家论证。
