  3. 某城市新建一座大桥，桥跨布置为（40m×3）×14+(118+246+118)m

某城市新建一座大桥，桥跨布置为（40m×3）×14+(118+246+118)m

admin2022-08-02  34

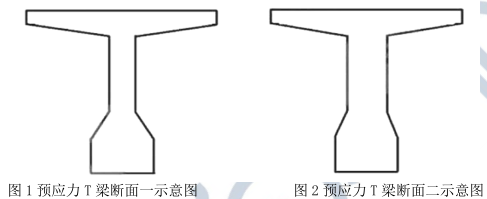

问题 某城市新建一座大桥，桥跨布置为（40m×3）×14+(118+246+118)m+(40m×3)×15，单幅桥宽 11.5m，双幅桥间中央分隔带宽 1.5m，合同工期 2 年。主桥上部结构为钢箱梁斜拉桥，引桥上部结构为 40m 后张法预应力混凝土 T 梁（单幅设五片，每片 T 梁布设三个预应力管道，每管道布设 9 束ф15.24mm 钢绞线），预应力 T 梁断面示意图如图 1、图 2，其中一个是 T 梁端部断面，另一个是 T 梁跨中断面。本工程 T 梁采用集中预制，T 梁架设前在预制场完成各施工工序所需要的常用主要机械设备包括：成套模板、钢筋制作及安装设备、混凝土浇筑成套设备、压浆设备等。图 1 预应力 T 梁断面一示意图 图 2 预应力 T 梁断面二示意图桥梁基础设计均为钻孔灌注桩，其中引桥及主桥过渡墩均为摩擦桩，直径均为 1.5m，桩长在41m 至 45m 之间；主桥主墩为支承柱群桩，直径均为 1.8m，桩长在 55m 至 58m 之间，设计要求每根支承桩嵌入硬质岩层深度为 8m。主墩所在水域年常水位标高 66m，年最高水位 67.5m，年最低水位 64.3m，主墩河床底标高49.3m，主墩承台顶设计标高 49m，承台底标高 44.5m。主墩承台施工工序包括：①封底；②绑扎钢筋；③围堰；④浇筑混凝土；⑤抽水及凿除桩头。【问题】1.分别写出该桥引桥、主桥桩基础施工可采用的钻孔设备。2.结合该桥主墩水位情况，完成主墩承台施工宜采用哪种围堰方式？写出背景资料中主墩承台施工工序①～⑤的正确排序（以“④→①→③→……”格式作答）。3.结合工期、现场条件、引桥 T 梁数量及主桥施工情况，该桥预制场宜设几个？T 梁预制场还需配备哪两种主要机械设备？4.图 1、图 2 哪个是 T 梁跨中断面图？复制图 1、图 2 至答题卡上并在图上绘制预应力管道位置示意图。如果普通钢筋与预应力管道位置冲突，应如何处理？
选项
答案

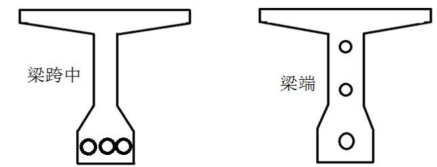

解析 1.引桥桩基础可选用旋挖钻孔机；主桥桩基础可选用冲击钻机。2.（1）所需围堰的最小高度是 67.5-49.3+1=19.2m 属于深水基础，所以完成主墩承台施工宜采用双壁钢围堰；（2）③→①→⑤→②→④。3.（1）预制场宜设 2 个。由于引桥 T 梁数量总数是 870 片（5×2×3×14+5×2×3×15=870），合同工期是 2 年，桥梁为跨河斜拉桥，所以为不影响合同工期，宜设置 2 个预制场。（2）还需配备张拉设备和养护设备。4.（1）图 1 是 T 梁跨中断面图。（2）如果普通钢筋与预应力筋位置冲突时，优先保证预应力筋位置。钢筋与管道相碰时，只能移动，不得切断钢筋。
