问题 施工单位承接了某地铁工程的机电安装任务，工程内容包括：消防、空调、动力照明、给排水等系统的安装。由于工期较紧，施工单位安排人员加班加点抢工期，在规定时间内对工程进行了预验收，但由于抢工期原因，工程存在诸多质量问题。室内采自动喷水灭火系统，室外是消火栓灭火系统，设计没有具体要求，施工单位为了不碍事，把部分墙壁水泵接合器安装在距离地面1.0m 处；其余部分墙壁水泵接合器安装在玻璃幕墙的下方，与墙面上的玻璃窗的净距为1.8m。在消防验收时，消防部门对消防水泵和水泵接合器的安装提出了异议，认为泵的吸入管和排出管上缺少关键部件，下达了整改通知书。事件1：因消防施工单位提交的资料不全，未通过消防验收。事件2：图示为1800Pa 的镀锌风管穿越低压配电室防火墙处的封堵情况及防火阀安装情况。事件3：在灯具通电调试时，发现个别灯具外壳带电，经检查是螺口灯头的接线漏电；3.5kg 的吊灯固定在直径5mm 的螺钉上；还发现嵌入式吸顶灯（重10.5kg）的固定及装置，按灯具重量的2 倍抽查了10%做了强度试验，整改后通过验收。【问题】1.请问泵的吸入管和排出管上分别缺少何种部件？分别起何种作用？墙壁水泵接合器的安装存在哪些问题？如何整改？2.自动喷水灭火系统有哪些装置？消防施工单位应提交哪些资料？3.事件2 图示中安装存在哪些错误并改正？4.事件2 中的风管属于什么压力等级？并说明判断依据。该风管可以采用哪些咬口形式？该风管内部加固形式有哪些？5.对事件3 中灯具安装中的错误之处加以整改。在质量验收时，该电气工程应提交哪些安全和功能的检测资料？
选项
答案

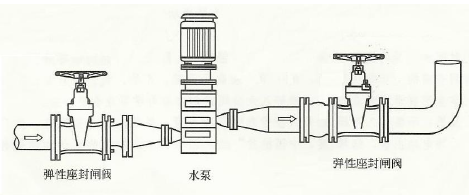

解析 1.（1）吸入管和排出管主要缺少的部件及作用如下：
1）吸入管上缺少过滤器。作用：过滤水中的固体颗粒。
2）排出管上缺少止回阀。作用：制止水倒流，防止水泵及电机逆转，烧毁电机。
（2）墙安装存在的问题有：
1）部分墙壁水泵接合器安装在距离地面1.0m 处；
整改为：安装高度距地面宜为0.7m.
2）部分墙壁水泵接合器安装在玻璃幕墙的下方，与墙面上的玻璃窗的净距为1.8m。
整改为：与墙面上的玻璃窗的净距为不小于2.0m，且不应安装在玻璃幕墙的下方。
2.（1）自动喷水灭火系统主要由洒水喷头、报警阀组、水流报警装置、末端试水装置、配水管道、供水设施等组成。
（2） 消防施工单位应提交：竣工图、设备开箱记录、施工记录、隐蔽工程验收记录、设计变更记录、调试报告、竣工报告。

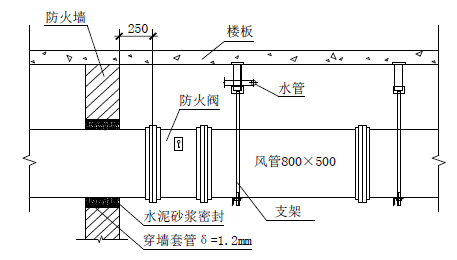

3.（1）风管穿墙套管厚度1.2mm 不妥，风管穿过防火墙时，应设钢板厚度不小于1.6mm 的预埋管或防护套管。
（2）采用水泥砂浆封堵不妥，水泥砂浆是刚性防水材料。风管与套管之间应采用不燃柔性材料封堵。
（3）防火阀未设置单独支架不妥，根据规范，边长或直径大于等于630mm 的防火阀应设置独立的支吊架。
（4）防火阀位置不妥，距防火墙250mm。根据规范，防火分区隔墙两侧的防火阀，距墙表面应不大于200mm。
（5）风管与水管共用支吊架不妥，按要求，应当分开敷设。
4.（1）事件2 中的风管压力为1800Pa，属于高压风管。因为按风管系统工作压力分类，风管分为微压、低压、中压、高压。当1500Pa＜P≤2500Pa 时，属于高压风管。
（2）该风管可以采用单咬口、立咬口、联合角咬口、转角咬口。
（3）风管内部加固形式有：扁钢内支撑、镀锌螺杆内支撑、钢管内支撑。
5.（1）对事件3 中灯具安装中的错误之处并整改如下：
1）螺口灯头的接线漏电，整改：螺口灯头的相线应接于螺口灯头中间的端子上；
2）3.5kg 的吊灯固定在直径5mm 的螺钉上不正确，整改：质量大于3kg 的悬吊灯具，应固定在螺栓或预埋吊钩上，螺栓或预埋吊钩的直径不应小于灯具挂销直径，且不应小于6mm；
3）重10.5kg 的嵌入式吸顶灯的固定及装置，按灯具重量的2 倍抽查了10%做了强度试验不正确，整改：
质量大于10kg 的灯具，固定装置及悬吊装置应按灯具重量的5 倍做强度试验，且持续时间不得少于15min。
应全数检查（检查比例100%）。
（2）质量验收时,电气工程应提交的安全和功能的检测资料包括：
1）照明全负荷试验记录；
2）大型灯具牢固性试验记录；
3）避雷接地电阻测试记录；
4）线路、插座、开关接地检验记录。
