某安装单位中标一综合机电总承包安装工程,合同造价3000 万元,项目施工内容包括

admin2022-08-02  24

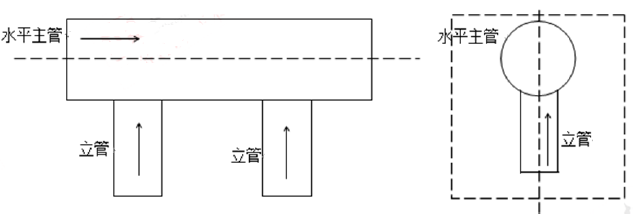

问题 某安装单位中标一综合机电总承包安装工程,合同造价3000 万元,项目施工内容包括:净化空调系统(洁净度等级为N7)、储罐安装等。合同工期12 个月,2014 年8 月5 日开工。安装单位在施工前,对并联水泵出口接管图纸进行了施工优化,其中水平主管和立管的接管方式如下:在空调系统调试中,安装单位发现风管在系统启动时产品颤动且有噪声,经查是风管制作原因导致,安装单位采取相应措施处理后系统恢复正常。风管连接时,安装单位采用S 形插条连接,安装完毕后进行漏风量检测,漏风量严重超标。监理单位要求安装单位整改。安装单位的技术人员对储罐的罐底焊缝采用真空箱法进行严密性试验,并对罐壁采用充水方式进行强度及严密性试验。该工程在2015 年8 月5 日竣工验收,建设单位在2017 年8 月26 日发现空调不制冷后要求安装单位进行质量保修。问题:1.并联水泵出口水平主管与立管的接管方式是否正确?说明理由。画出正确的接管示意图(单线图)。2.此工程的风管系统属于何种压力等级?分析造成风管颤动及噪声的制作原因。3.分析风管漏风量严重超标的原因,应如何整改。4.真空箱法的试验最低负压值是多少?简述罐壁的强度及严密性试验充水方法和合格标准。5.安装单位是否应对空调系统进行质量保修?说明理由。写出该空调工程质保期的结束时间。

选项

答案

解析 1.(1)接管方式不正确。(2)理由:该接管方式会增大流动阻力和噪声,水平管与立管应采用90°斜三通进行连接(或:应顺水流斜向插接,且夹角不应大于 60°)。正确的接管示意图(单线图):2. (1)属于中压系统风管。(2)①风管的钢板厚度不符合规范规定;②咬口形式选择不当;③风管连接方式选择不当;④没有采取加固措施或加固方式不对;⑤没有设消声器、消声弯头、导流片等。3.漏风量超标的原因 :风管连接方式不正确。因为该风管属于中压风管,而S 形插条只适用于微压及低压风管系统。改正:风管可以采用的连接方式有:C 形插条、立咬口、包边立咬口、薄钢板法兰插条。4.(1)真空箱法的试验最低负压值是53kPa(2)①罐壁的强度及严密性试验充水方法充水至最高设计液面试验,保持48h。②合格标准:罐壁无渗漏、无异常变形。5.(1)安装单位应进行质量保修。(2)理由:根据《建设工程质量管理条例》的规定,供热和供冷系统的保修期为2 个供暖期、供冷期;2015 年8 月5 日竣工至2017 年8 月26 日未超过第二个供冷期。(3)该空调工程质保期的结束时间为2017 年9 月30 日。
