  3. 抗震设防烈度为7度（0.1g）的某规则剪力墙结构，房屋高度22m，抗震设防类别为

抗震设防烈度为7度（0.1g）的某规则剪力墙结构，房屋高度22m，抗震设防类别为

admin2022-08-02  29

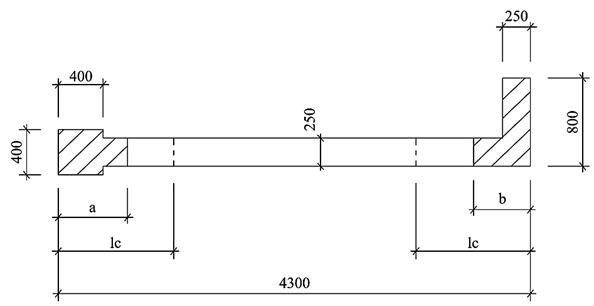

问题 抗震设防烈度为7度（0.1g）的某规则剪力墙结构，房屋高度22m，抗震设防类别为乙类。假定，位于底部加强区的某剪力墙如如图所示，其底层重力荷载代表值作用下的轴压比为0.35，试问，该剪力墙左、右两端约束边缘构件长度lc（mm）及阴影部分尺寸（A）b（mm）的最小取值，与下列何项数值最为接近？（　　）提示：按《建筑抗震设计规范》（GB 50011—2010）（2016年版）作答。A.左端：lc＝650，a＝400；右端：lc＝550，b＝550B.左端：lc＝700，a＝700；右端：lc＝550，b＝550C.左端：lc＝650，a＝400；右端：lc＝500，b＝500D.左端：lc＝700，a＝700；右端：lc＝500，b＝500
选项 A.左端：lc＝650，a＝400；右端：lc＝550，b＝550
B.左端：lc＝700，a＝700；右端：lc＝550，b＝550
C.左端：lc＝650，a＝400；右端：lc＝500，b＝500
D.左端：lc＝700，a＝700；右端：lc＝500，b＝500
答案 A
解析 （1）根据《建筑抗震设计规范》（GB 50011—2010）（2016年版）第6.4.5条第2款规定，当底层墙肢底截面的轴压比大于表6.4.5-1规定的数值时，应在底部加强部位及相邻上一层设置约束边缘构件在以上的其他部位可设置构造边缘构件。
（2）第6.1.2条规定，钢筋混凝土房屋应根据设防类别、烈度、结构类型和房屋高度采用不同的抗震等级，并应符合相应的计算和构造措施要求。丙类建筑的抗震等级应按表6.1.2确定。抗震设防烈度为7度（0.1g）的某规则剪力墙结构，房屋高度22m，抗震设防类别为乙类，甲乙类建筑按规定提高一度确定其抗震等级，查表6.1.2可知，该结构应采用三级抗震。
（3）第6.4.5条第2款规定，约束边缘构件沿墙肢的长度、配箍特征值、箍筋和纵向钢筋宜符合表6.4.5-3的要求。由表6.4.5-3，结合图6.4.5-2。
左端：a＝400＜2×250，按无端柱，有：
lc＝0.15hw＝0.15×4300＝645mm
a＝max{bw，lc/2，400}＝max{250，645/2，400}＝400mmm
右端：第6.4.5条表6.4.5-3注2规定，lc为约束边缘构件沿墙肢长度，且不小于墙厚和400mm；有翼墙或端柱时不应小于翼墙厚度或端柱沿墙肢方向截面高度加300mm。则可得：
lc≥250＋300＝550mm
b≥250＋300＝550mm
