某钢烟囱设计时,在邻近构筑物平台上设置支撑与钢烟囱相连,其计算简图如图所示。支撑结构钢材采用Q235—B钢,手工焊接,焊条为E43型。撑杆AB采用填板连接而成的双角钢构件,十字形截面(╃100×7),按实腹式构件进行计算,截面形式如图所示,其截面特性:
已知撑杆AB在风荷载作用下的轴心压力设计值N=185kN。[2012年真题]

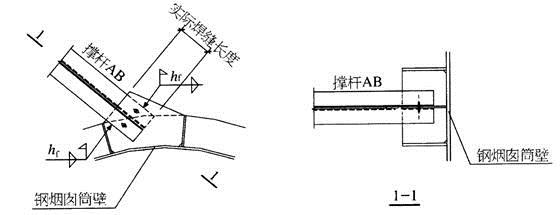

3.撑杆AB与钢烟囱的连接节点如图所示,侧面角焊缝的焊脚尺寸hf=6mm。试问,不计受力大小,仅按焊缝连接的构造要求确定,图中所示实际焊缝长度的最小值(mm)与下列何项数值最为接近?( )
A、40 B、60 C、80 D、100
选项
A、40
B、60
C、80
D、100
答案
B
解析
根据《钢结构设计规范》(GB 50017—2003)第8.2.7条第4款规定,侧面角焊缝或正面角焊缝的计算长度不得小于8hf和40mm。故侧面角焊缝的最小计算长度为:
再根据第7.1.3条关于角焊缝计算长度的规定,角焊缝的计算长度,对每条焊缝取其实际长度减去2hf。则实际焊缝长度的最小值为:
由此可知,B项数值最为接近。
