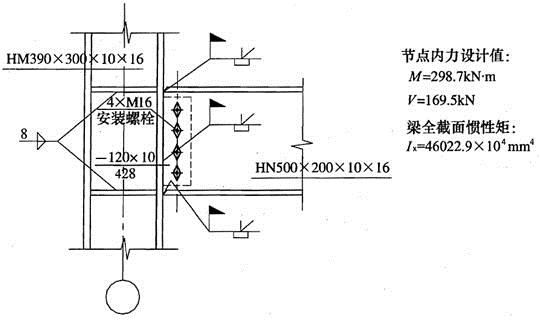

问题 非抗震的某梁柱节点，如题图所示。梁柱均选用热轧H型钢截面，梁采用HN500×200×10×16（r＝20），柱采用HN390×300×10×16（r＝24），梁、柱钢材均采用Q345B。主梁上、下翼缘与柱翼缘为全熔透坡口对接焊缝，采用引弧板和引出板施焊；梁腹板与柱为工地熔透焊，单侧安装连接板（兼作腹板焊接衬板），并采用4×M16工地安装螺栓。梁柱节点采用全截面设计法，即弯矩由翼缘和腹板共同承担，剪力由腹板承担。试问，梁翼缘与柱之间全熔透坡口对接焊缝的应力设计值（N/mm2），应与下列何项数值最为接近？（　　）提示：梁腹板和翼缘的截面惯性矩分别为Iwx＝8541.9×104mm4，Ifx＝37480.96×104mm4。A.300.2B.280.0C.246.5D.157.1
选项 A.300.2
B.280.0
C.246.5
D.157.1
答案 D
解析 采用全截面设计法，梁腹板除承受剪力外还和梁翼缘共同承担弯矩，翼缘和腹板承担弯矩的比例根据两者的刚度比确定。
梁翼缘所承担的弯矩为：Mf＝IfxM/Ix＝37480.96×104/（46022.9×104）×298.7＝243.3kN·m，梁腹板所承担的弯矩为：Mw＝IwxM/Ix＝8541.9×104/（46022.9×104）×298.7＝55.4kN·m，根据《钢结构设计标准》（GB50017—2017）式（11.2.1－1）计算，采用引弧板和引出板施焊对接焊缝的强度为：σ＝N/（lwt）＝Mf/（lwthb）＝243.3×106/[200×16×（500－16）]＝157.1N/mm2＜310N/mm2。
