如图所示两杆AB、BC的横截面面积均为A，弹性模量均为E，夹角=30°。设在外力

资格题库2022-08-02 101

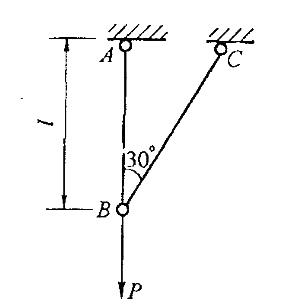

问题如图所示两杆AB、BC的横截面面积均为A，弹性模量均为E，夹角

=30°。设在外力P作用下，变形微小，则B点的位移为：

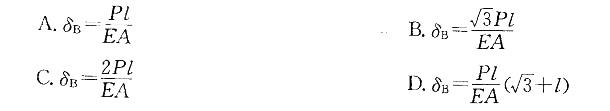

选项

答案 C

解析提示：由B点的受力分析可知BA杆受拉力N=P，伸长

；而BC杆受力为零

；但变形后两杆仍然连在一起。由于是小变形，可以用切线代替圆弧的方法找出变形后的位置B’，则

。
