图示为共发射极单管电压放大电路,估算静态点IB、IC、VCE分别为: A. 5

资格题库2022-08-02  43

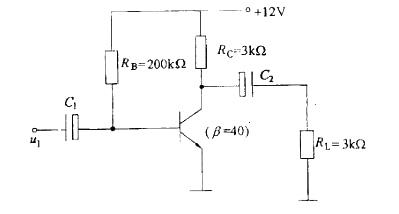

问题 图示为共发射极单管电压放大电路,估算静态点IB、IC、VCE分别为:A. 57μA,2. 8mA,3. 5VB. 57μA,2. 8mA,8VC. 57μA,4mA,0VD. 30μA,2. 8mA,3.5V

选项 A. 57μA,2. 8mA,3. 5V
B. 57μA,2. 8mA,8V
C. 57μA,4mA,0V
D. 30μA,2. 8mA,3.5V

答案 A

解析 提示:根据等效的直流通道计算,在直流等效电路中电容断路。
