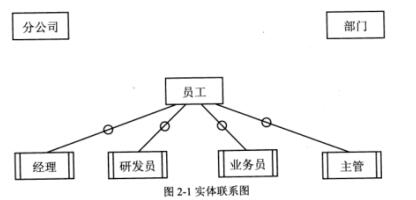

【说明】某集团公司拥有多个分公司,为了方便集团公司对分公司各项业务活动进行有效管 理,集团公司决定构建一个信息系统以满足公司的业务管理需求。【需求分析】1.分公司关系需要记录的信息包括分公司编号、名称、经理、联系地址和电话。分公司编号唯一标识分公司信息中的每一个元组。每个分公司只有一名经理,负责该分公司的管理工作。每个分公司设立仅为本分公司服务的多个业务部门,如研发部、财务部、采购部、销售部等。2.部门关系需要记录的信息包括部门号、部门名称、主管号、电话和分公司编号。部门号唯一标识部门信息中的每一个元组。每个部门只有一名主管,负责部门的管理工作。每个部门有多名员工,每名员工只能隶属于一个部门。3.员工关系需要记录的信息包括员工号、姓名、隶属部门、岗位、电话和基本工资。其中,员工号唯一标识员工信息中的每一个元组。岗位包括:经理、主管、研发员、业务员等。【概念模型设计】根据需求阶段收集的信息,设计的实体联系图和关系模式(不完整)如图2-1 所示:
【关系模式设计】分公司(分公司编号,名称,(a),联系地址,电话)部门(部门号,部门名称,(b),电话)员工(员工号,姓名(c),电话,基本工资)【问题 1】 (4分)根据问题描述,补充4个联系,完善图 2-1的实体联系图。联系名可用联系1、联系2、联系3和联系4代替,联系的类型为 1:1、1:n 和 m:n (或 1:1、1:*和*:*)。【问题 2】(4分)根据题意,将关系模式中的空 (a)-(c) 补充完整。【问题 3】 (4 分)给出"部门"和"员工"关系模式的主键和外键。【问题 4】 (3分)假设集团公司要求系统能记录部门历任主管的任职时间和任职年限,那么是否需要在数据库设计时增设一个实体?为什么?
选项
答案
解析

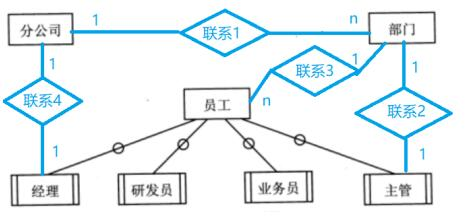

【问题 1】答案:
【问题 2】答案:(a)经理工号(b)主管号,分公司编号(C)隶属部门号,岗位【问题 3】答案:部门的主键:部门号;部门的外键:分公司编号,主管号员工的主键:员工号;员工的外键:隶属部门号【问题 4】答案:不需要增加新的实体,对于任职情况,可以将部门与主管的联系单独形成关系模式,联系(部门号,主管工号,任职时间,任职年限),同一个员工可能在不同的时间担任同一部门主管,因此,可以将(部门号,主管工号,任职时间)作为该关系模式的组合主键。
