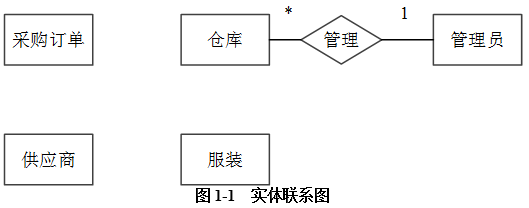

问题 某服装销售公司拟开发一套服装采购管理系统，以方便对服装采购和库存进行管理。【需求分析】（1）采购系统需要维护服装信息及服装在仓库中的存放情况。系统按服装的销售种类记录服装信息。服装信息主要包括：服装编码、服装描述、服装类型、销售价格、尺码和面料，其中，服装类型为销售分类，服装按销售分类编码。仓库信息主要包括：仓库编码、仓库位置、仓库容量和库管员。系统记录库管员的库管员编码、姓名和级别。一个库管员可以管理多个仓库，每个仓库有一名库管员。一个仓库中可以存放多类服装，一类服装可能存放在多个仓库中。（2）当库管员发现有一类或者多类服装缺货时，需要生成采购订单。一个采购订单可以包含多类服装。每类服装可由多个不同的供应商供应，但具有相同的服装编码。采购订单主要记录订单编码、订货日期和应到货日期，并需详细记录所采购的每类服装的数量、采购价格和对应的多个供应商。（3）系统需记录每类服装的各个供应商信息和供应情况。供应商信息包括：供应商编码、供应商名称、地址、企业法人和联系电话。供应情况记录供应商所供应服装的服装类型和服装质量等级。一个供应商可以供应多类服装，一类服装可由多个供应商供应。库管员根据入库时的服装质量情况，设定或修改每个供应商所供应的每类服装的服装质量等级，用以作为后续采购服装时，选择供应商的参考标准。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图（不完整）如图1-1所示。【逻辑结构设计】根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：库管员（ （1） ，姓名，级别）仓库信息（ （2） ，仓库位置，仓库容量）服装（服装编码，服装描述，服装类型，尺码，面料，销售价格）供应商（ （3） ，供应商名称，地址，联系电话，企业法人）供应情况（ （4） ，服装质量等级）采购订单（ （5） ）采购订单明细（ （6） ）【问题1】（6分）补充图1-1中的联系和联系的类型。【问题2】（6分）根据图1-1，将逻辑结构设计阶段生成的关系模式中的空（1）～（6）补充完整。对所有关系模式，用下划线指出各关系模式的主键。【问题3】（3分）如果库管员定期需要轮流对所有仓库中的服装质量进行抽查，对每个仓库中的每一类被抽查服装需要记录一条抽查结果，并且需要记录抽查的时间和负责抽查的库管员。请根据该要求，对图1-1进行修改，画出修改后的实体间联系和联系的类型
选项
答案

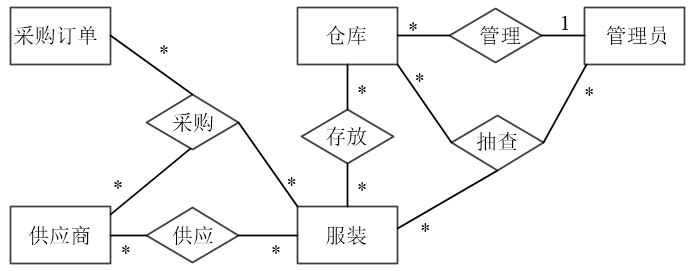

解析 【问题1】（6分）（联系各1分，联系的类型各一分）【问题2】（6分）（每个空1分，主键各0.5分）（1）库管理员编码（2）仓库编码，库管理员编码（3）供应商编码（4）供应商编码，服装编码（5）订单编码，到货日期，应到货日期（6）订单编码，服装编码，供应商编码 ，数量，采购价格  【问题3】（3分）（联系“抽查”2分，联系的类型1分）
