某大型披萨加工和销售商为了有效管理生产和销售情况,欲开发一披萨信息系统,其主要功能如下:(1)销售。处理客户的订单信息,生成销售订单,并将其记录在销售订单表中。销售订单记录了订购者、所订购的披萨、期望的交付日期等信息。(2)生产控制。根据销售订单以及库存的披萨数量,制定披萨生产计划(包括生产哪些披萨、生产顺序和生产量等),并将其保存在生产计划表中。(3)生产。根据生产计划和配方表中的披萨配方,向库存发出原材料申领单,将制作好的披萨的信息存入库存表中,以便及时进行交付。(4)采购。根据所需原材料及库存量,确定采购数量,向供应商发送采购订单,并将其记录在采购订单表中;得到供应商的供应量,将原材料数量记录在库存表中,在采购订单表中标记已完成采购的订单。(5)运送。根据销售订单将披萨交付给客户,并记录在交付记录表中。(6)财务管理。在披萨交付后,为客户开具费用清单,收款并出具收据;依据完成的采购订单给供应商支付原材料费用并出具支付细节;将收款和支付记录存入收支记录表中。(7)存储。检查库存的原材料、拔萨和未完成订单,确定所需原材料。现采用结构化方法对披萨信息系统进行分析与设计,获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。

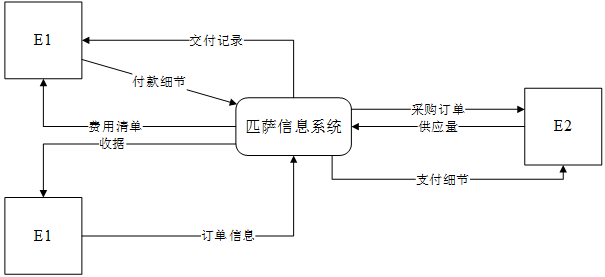

图1-1上下文数据流图

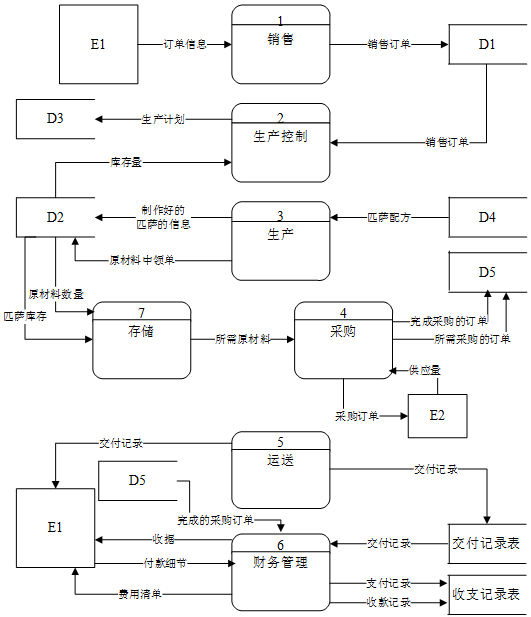

图1-2 0层数据流图【问题1】(4分)根据说明中的词语,给出图1-1中的实体E1~E2的名称。【问题2】(5分)根据说明中的词语,给出图1-2中的数据存储D1~D5的名称。【问题3】(6分)根据说明和图中词语,补充图1-2中缺失的数据流及其起点和终点。
选项
答案
解析

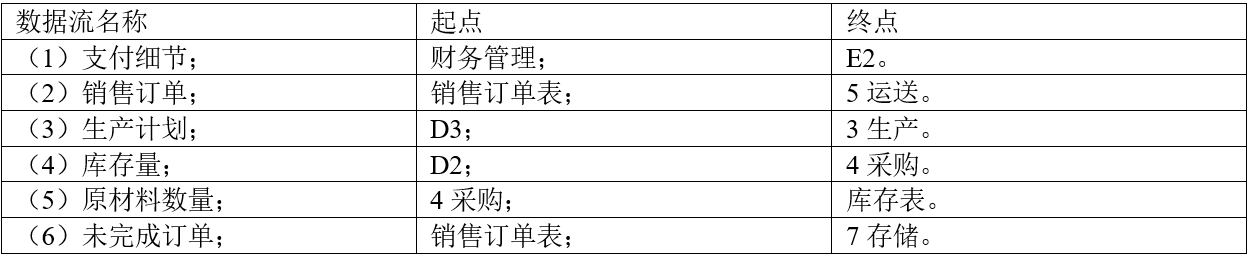

【问题1】E1:客户;E2:供应商【问题2】D1:销售订单表;D2:库存表;D3:生产计划表;D4:配方表;D5:采购订单表【问题3】
本题考查数据流图(DFD)应用于采用结构化方法进行系统分析与设计,是比较传统的题目,要求考生细心分析题目中所描述的内容。DFD是一种便于用户理解、分析系统数据流程的图形化建模工具,是系统逻辑模型的重要组成部分。【问题1】本问题考查上下文数据流图。上下文数据流图一般用来建立初始的项目范围的,将待开发系统看作一个加工,因此图中只有唯一的一个处理和一些外部实体,以及这两者之间的输入输出数据流。题目要求根据描述来确定图中的外部实体。分析题目中的描述,并结合已经在上下文数据流图中给出的数据流进行分析。从中可以看出,与系统的交互者包括客户和供应商。其中,客户下订单,将订单信息交付给系统,系统向供应商发送采购订单,可知E1为客户,E2为供应商。【问题2】本问题考查0层DFD中数据存储的确定。根据说明中描述和图中数据流内容:(1)销售。处理客户的订单信息,生成销售订单,并将其记录在销售订单表中。销售订单记录了订购者、所订购的披萨、期望的交付日期等信息,因此D1是销售订单表;(2)生产控制。根据销售订单以及库存的披萨数量,制定披萨生产计划(包括生产哪些披萨、生产顺序和生产量等),并将其保存在生产计划表中,因此D3为生产计划表;(3)生产。根据生产计划和配方表中的披萨配方,向库存发出原材料申领单,将制作好的披萨的信息存入库存表中,以便及时进行交付,因此D2为库存表,D4为配方表;(4)采购。根据所需原材料及库存量,确定采购数量,向供应商发送采购订单,并将其记录在采购订单表中;得到供应商的供应量,将原材料数量记录在库存表中,在采购订单表中标记已完成采购的订单,因此D5为采购订单表。【问题3】本问题考查0层DFD中缺失的处理和数据流。从说明中的描述和图1-2可知,财务管理需依据完成的采购订单给供应商支付原材料费用并出具支付细节;运送的主要作用为根据销售订单将披萨交付给客户,并记录在交付记录表中;生产计划按生产计划表进行生产;库存表传输库存量进行采购;采购完传输原材料数量给库存表;销售订单表存储未完成订单。
