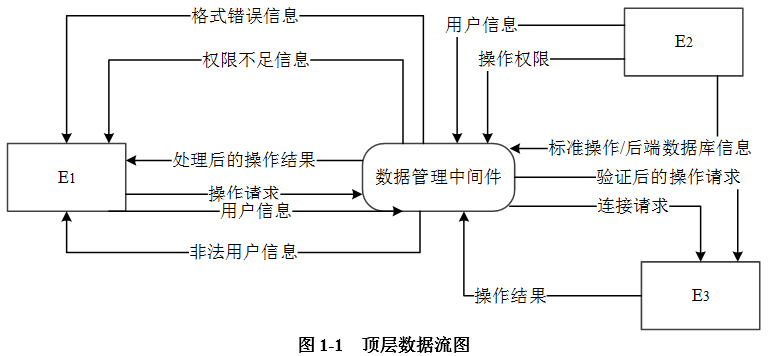

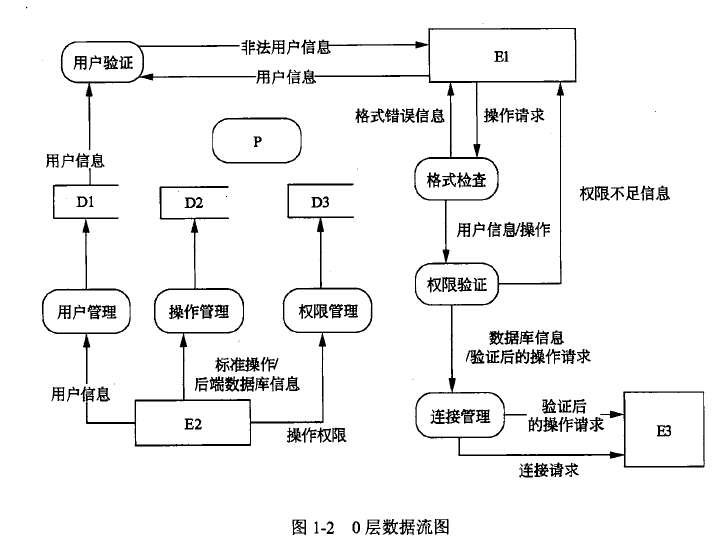

问题 某大型企业的数据中心为了集中管理、控制用户对数据的访问并支持大量的连接需求，欲构建数据管理中间件，其主要功能如下：（1）数据管理员可通过中间件进行用户管理、操作管理和权限管理。用户管理维护用户信息，用户信息（用户名、密码）存储在用户表中；操作管理维护数据实体的标准操作及其所属的后端数据库信息，标准操作和后端数据库信息存放在操作表中；权限管理维护权限表，该表存储用户可执行的操作信息。（2）中间件验证前端应用提供的用户信息。若验证不通过，返回非法用户信息；若验证通过，中间件将等待前端应用提交操作请求。（3）前端应用提交操作请求后，中间件先对请求进行格式检查。如果格式不正确，返回格式错误信息；如果格式正确，则进行权限验证（验证用户是否有权执行请求的操作），若用户无权执行该操作，则返回权限不足信息，否则进行连接管理。（4）连接管理连接相应的后台数据库并提交操作。连接管理先检查是否存在空闲的数据库连接，如果不存在，新建连接；如果存在，则重用连接。（5）后端数据库执行操作并将结果传给中间件，中间件对收到的操作结果进行处理后，将其返回给前端应用。现采用结构化方法对系统进行分析与设计，获得如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。【问题1】（3分）使用说明中的词语，给出图1-1中的实体E1~E3的名称。【问题2】（3分）使用说明中的词语，给出图1-2中的数据存储D1~D3的名称。【问题3】（6分）给出图1-2中加工P的名称及其输入、输出流。除加工P的输入与输出流外，图1-2还缺失了两条数据流，请给出这两条数据流的起点和终点。注：名称使用说明中的词汇，起点和终点均使用图1-2中的符号或词汇。【问题4】（3分）在绘制数据流图时，需要注意加工的绘制。请给出三种在绘制加工的输入、输出时可能出现的错误。
选项
答案

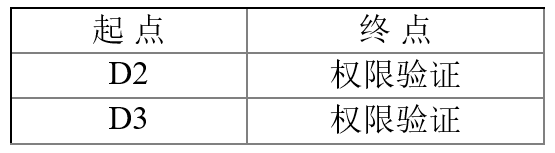

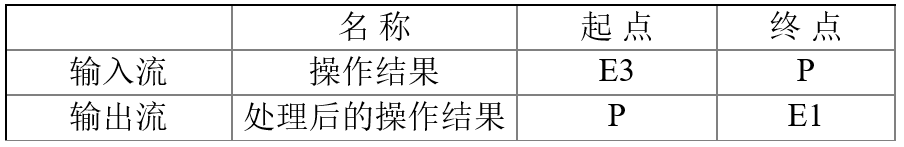

解析 【问题1】E1：前端应用 E2：数据管理员 E3：后端数据库【问题2】 D1：用户表 D3：操作表 D3：权限表【问题3】P的名称：操作结果处理缺少的数据流：【问题4】在绘制数据流图的加工时，可能出现的输入、输出错误：只有输入而无输出 或者 黑洞只有输出而无输入 或者 奇迹输入的数据流无法通过加工产生输出流 或者 灰洞输入的数据流与输出的数据流名称相同
