问题

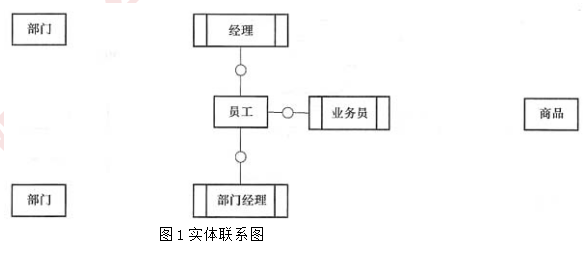

阅读下列说明和图,回答问题,将解答填入对应栏内。【说明】某集团公司在全国不同城市拥有多个大型超市,为了有效管理各个超市的业务工作,需要构建一个超市信息管理系统。[ 需求分析结果 ] 超市信息包括:超市名称、地址、经理和电话,其中超市名称唯一确定超市关系的每一个元组。每个超市只有一名经理。 超市设有计划部、财务部、销售部等多个部门,每个部门只有一名部门经理,有多名员工,每个员工只属于一个部门。部门信息包括:超市名称、部门名称、部门经理和联系电话。超市名称、部门名称唯一确定部门关系的每一个元组。 员工信息包括:员工号、姓名、超市名称、部门名称、职位、联系方式和工资。其中,职位信息包括:经理、部门经理、业务员等。员工号唯一确定员工关系的每一个元组。商品信息包括:商品号、商品名称、型号、单价和数量。商品号唯一确定商品关系的每一个元组。一名业务员可以负责超市内多种商品的配给,一种商品可以由多名业务员配给。[ 概念模型设计 ] 根据需求分析阶段收集的信息,设计的实体联系图和关系模式 ( 不完整 ) 如下图
[ 关系模式设计 ] 超市 ( 超市名称、经理、地址、电话 ) 部门 ((a) 部门经理、联系电话 ) 员工 ((b) ,姓名、联系方式、职位、工资 ) 商品 ( 商品号、商品名称、型号、单价、数量 ) 配给 ((c) 配给时间、配给数量、业务员 )【问题 1 】根据问题描述,补充四个联系,完善图上图的实体联系图。联系名可用联系 1 、联系 2 、联系 3 和联系4代替,联系的类型分为1:1 、 1:n 和 m:n( 或 1:1 、 1:* 和 *:*) 。【问题 2 】1、根据实体联系图,将关系模式中的空 (a) ~ (c) 补充完整;2 、给出部门和配给关系模式的主键和外键。【问题 3 】1、超市关系的地址可以进一步分为邮编、省、市、街道,那么该属性是属于简单属性还是复合属性 请用 100字以内文字说明。2 、假设超市需要增设一个经理的职位,那么超市与经理之间的联系类型应修改为 (d) ,超市关系应修改为 (e) 。
选项
答案
解析
【问题 1 】
【问题 2 】 1 、 (a) 超市名称、部门名称 (b) 员工号、超市名称、部门名称 (c) 商品号2、部门关系主键: ( 超市名称、部门名称 ) 外键:超市名称、部门经理配给关系主键: ( 商品号、业务员、配给时间 ) 外键:业务员、商品号【问题 3 】1、超市关系中的地址属于复合属性。所谓复合属性就是指属性中含有多种信息,可以进一步拆分的属性,地址可以拆分成多个简单属性,符合这一特征。2 、 d 是 1:n e 超市名称、地址、电话。
