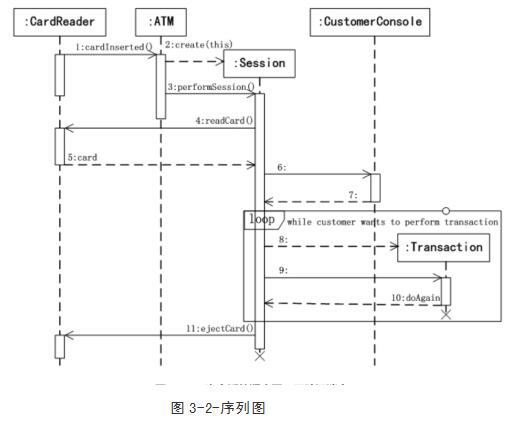

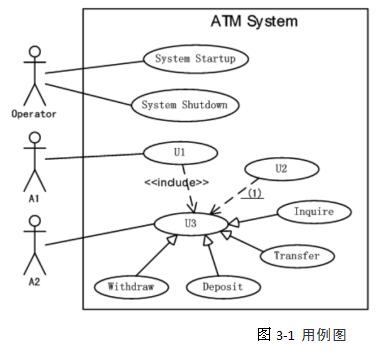

某银行计划开发一个自动存提款机模拟系统(ATM?System)。系统通过读卡器?(CardReader)读取ATM卡;系统与客户(Customer)的交互由客户控制台(Customer-Console)实现;银行操作员(Operator)可控制系统的启动(System?Startup)和停止(System?Shutdown):系统通过网络和银行系统(Bank)实现通信。?当读卡器判断用户已将ATM卡插入后,创建会话(Session)。会话开始后,读卡器进行读卡,并要求客户输入个人验证码(PIN)。系统将卡号和个人验证码信息送到银行系统进行验证。验证通过后,客户可从菜单选择如下事务(Transaction):1.从ATM卡账户取款(Withdraw);2.向ATM卡账尸存款(Deposit);3.进行转账(Transfer):?4.查(Inquire)ATM卡账户信息。?一次会话可以包含多个事务,每个事务处理也会将卡号和个人验证码信息送到银行系统进行验证。若个人验证码错误,则转个人验证码错误处理(Invalid?PIN?Process)。每个事务完成后,客户可选择继续上述事务或退卡。选择退卡时,系统弹出ATM卡,会话结束。系统采用面向对象方法开发,使用UML进行建模。系统的顶层用例图如图3-1所示,一次会话的序列图(不考虑验证)如图3-2所示。

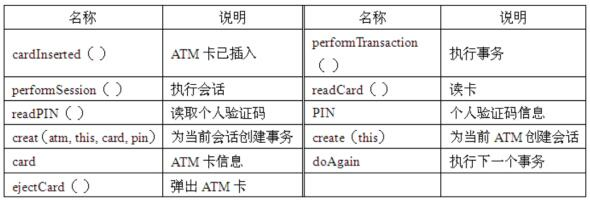

[问题1]?根据[说明]中的描述,给出图3-1中A1和A2所对应的参与者,U1至U3所对应的用例,以及该图中空??(1)?所对应的关系。(U1至U3的可选用例包括:Session、Transaction、Insert?Card、Invalid?PIN?Process和Transfer)?。【问题2】根据[说明]中的描述,使用消息名称列表中的英文名称,给出图3-2中6~9对应的消息。消息名称参见下表。
选项
答案
解析
[问题1]?A1:CustomerA2:BankU1:Session?U2:Invalid?PIN?ProcessU3:Transaction(1):
【问题2】??6:readPIN()7:PI8:creat(atm,this,card,pin)9:preformTransaction()
