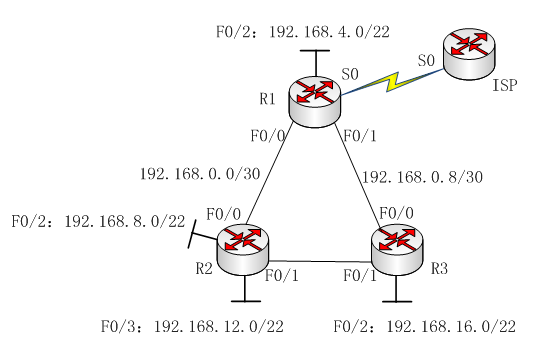

问题 某公司有3个分支机构，网络拓扑结构及地址分配如图4-1所示。【问题1】（每空1分，共11分）公司申请到202.111.1.0/29的公有地址段，采用NAPT技术实现公司内部访问互联网的要求，其中，192.168.16.0/22网段禁止访问互联网。R1、R2和R3的基本配置已正确配置完成，其中R1的配置如下。请根据拓扑结构，完成下列配置代码。R1的基本配置及NAPT配置如下：R1>enableR1#config terminalR1(config)#interface fastenthemet 0/0R1(config-if)#ip address 192.168.0.1 255.255.255.252R1(config-if)#no shutdownRl(config-if)#exitR1(config)#interface fastenthemet 0/1R1(config-if)#ip address 192.168.0.9 255.255.255.252R1(config-if)#no shutdownR1(config-if)#exitR1(config)#interface fastenthernet 0/2R1(config-if)#ip address（1）255.255.252.0//使用网段中最后一个地址R1(config-if)#no shutdownR1(config-if)#exitR1(config)#interface serial 0R1(config-if)#ip address 202.111.1.1 255.255.255.248R1(config-if)#no shutdownR1(corffig)#ip nat pool ss 202.111.1.1（2）netmask（3）R1(corffig)#interface（4）fastenthernet 0/0-1R1(config-if)#ip nat（5）R1(config-if)#interface serial 0Rl(config-if)#ip nat（6）R1(config-if)#exitR1(config)#access-Iist 1 permit 192.168.0.0（7）Rl(config)#ip nat inside（8）list（9）pool（10）（11）【问题2】．（每空2分，共4分）在R1、R2和R3之间运行OSPF路由协议，其中R1、R2和R3的配置如下。行号配置代码1 R1(config)#router ospf 12 R1(config-router)#network 192.168.4.0 0.0.3.255 area 03 Rl(config-router)#network 192.168.0.0 0.0.0.3 area 04 Rl(config-router)#network 192.168.0.8 0.0.0.3 area 05 R2>enable6 R2#config terminal7 R2(config)#router ospf 28 R2(config-router)#netvrork 192.168.8.0 0.0.3.255 area 09 R2(config-router)#network 192.168.12.0 0.0.3.255 area 01 0 R2(config-router)#network 192.168.0.4 00.0.3 area 01 1 R3>enable1 2 R3#config terminal1 3 R3(config)#router ospf 31 4 R3(config-router)#netvrork 192168.0.8 00.0.3 area 01 5 R3(config-router)#network 192.168.0.4 0.0.0.3 area 01．配置完成后，在R1和R2上均无法ping通R3的局域网，可能的原因是（12）。（12）备选答案：A．在R3上未宣告局域网路由B．以上配置中第7行和第13行配置错误C．第1行配置错误D．R1、R2未宣告直连路由．2．在OSPF中重分布默认路由的命令是：（13）。（13）备选答案：A．Rl#default-informaton originateB．R1(config-if)#default-information originateC．R1(config-router)#default-information originateD．Rl(config)#default-information originate
选项
答案
解析 【问题1】（每空1分，共11分）
（1）192.168.7.254
（2）202.111.1.6
（3）255.255.255.248
（4）range
（5）inside
（6）outside
（7）0.0.15.255
（8）source
（9）1
（10）ss
（11）overload
【问题2】（每空2分、共4分）
（12）A
（13）C
【问题1】（每空1分，共11分）
（1）在路由器R1的f0/2的接口上配置IP，这个IP和子网192.168.4.0/22处于同一网络，经过计算，算出这个网络最后一个可用的地址是192.168.7.254。
（2）（3）定义合法地址池（全局配置模式）：
ip nat pool地址池名称起始IP地址终止IP地址子网掩码
地址池名字是ss，起始IP地址是202.111.1.1，终止IP地址是202.111.1.6（这里是根据公司申请到的地址块202.111.1.0/29最小可用和最大可用算出来的），掩码是255.255.255.248。
（4）range对一组接口配置
（5）ip nat inside//指定与内部网络相连的内部端口
（6）ip nat outside//指定连接外部网络的外部端口
（7）access-list 1 permit 192.168.0.0 0.0.15.255//定义一个标准的访问列表规则，指出允许哪些内部地址可进行动态地址转换，这里主要是
192.168.00001100 00000000（192.168.12.0/22）
192.168.00001000 00000000（192.168.8.0/22）
192.168.00000100 00000000（192.168.4.0/22）
进行汇聚，那么汇聚之后的地址是192.168.0.0/20，那么子网掩码是255.255.240.0，通配符局是0.0.15.255。
（8）（9）（10）ip nat inside source list 1 pool ss overload//在本地地址和合法IP地址间建立复用动态地址转换。
【问题2】（每空2分、共4分）
参考配置，R3路由器并没有宣告192.168.16.0/22，所以别的路由器学习不到这个网络，所以无法ping通。
当两种路由协议（比如OSPF和BGP）跑在同一个网络里时，通常情况下会进行路由重分发，即将各自的学习到的路由注入到彼此的路由协议进程里。
在OSPF中重发布默认路由的命令是：
R1（config）#route ospf 1
R1(config-router)#default-information originate
