某企业在公司总部和分部之间采用两台Windows Server 2003服务器部

练习题库2022-08-02 56

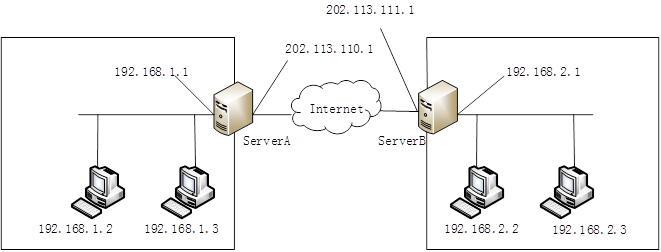

问题某企业在公司总部和分部之间采用两台Windows Server 2003服务器部署企业IPSec VPN，将总部和分部的两个子网通过Internet互联，如图4-1所示。

图4-1【问题1】（3分）隧道技术是VPN的基本技术，隧道是由隧道协议形成的，常见隧道协议有IPSec、PPTP和L2TP，其中（1）和（2）属于第二层隧道协议，（3）属于第三层隧道协议。【问题2】（3分）IPSec安全体系结构包括AH、ESP和ISA KMP/Oakley等协议。其中，（4）为IP包提供信息源验证和报文完整性验证，但不支持加密服务；（5）提供加密服务；（6）提供密钥管理服务。

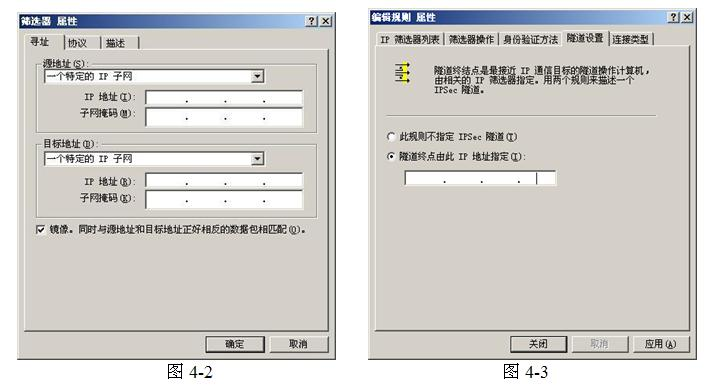

【问题3】（6分）设置ServerA和ServerB之间通信的筛选器属性界面如图4-2所示，在ServerA的IPSec安全策略配置过程中，当源地址和目标地址均设置为“一个特定的IP子网”时，源子网IP地址应设为（7），目标子网IP地址应设为（8）。图4-3所示的隧道设置中的隧道终点IP地址应设为（9）。【问题4】（3分）在ServerA的IPSec安全策略配置过程中，ServerA和ServerB之间通信的IPSec筛选器“许可”属性设置为“协商安全”，并且安全措施为“加密并保持完整性”，如图4-4所示。根据上述安全策略填写图4-5中的空格，表示完整的IPSec数据包格式。

图4-5（10）~（12）备选答案：A．AH头B．ESP头C．旧IP头D．新TCP头E．AH尾F．ESP尾G．旧IP尾H．新TCP尾?收藏查看解析参考答案：【问题1】（3分）（1）PPTP（2）L2TP（1、2顺序可调换）（3）IPSec【问题2】（3分）（4）AH（5）ESP（6）ISAKMP/Oakley【问题3】（6分）（7）192.168.1.0（8）192.168.2.0（9）202.113.111.1【问题4】（3分）（10）B或ESP头（11）C或旧IP头（12）F或ESP尾

选项

答案

解析【问题1】（3分）（1）PPTP（2）L2TP（1、2顺序可调换）（3）IPSec【问题2】（3分）（4）AH（5）ESP（6）ISAKMP/Oakley【问题3】（6分）（7）192.168.1.0（8）192.168.2.0（9）202.113.111.1【问题4】（3分）（10）B或ESP头（11）C或旧IP头（12）F或ESP尾本题考查IPSec相关知识点，包括IPSec基础知识和Windows系统中IPSec安全策略配置两部分内容。【问题1】本问题考查VPN隧道技术的基本概念，隧道技术是VPN的基本技术，它在公用网建立一条数据通道（隧道），让数据包通过这条隧道传输。隧道是由隧道协议形成的，分为第二、三层隧道协议。第二层隧道协议是先把各种网络协议封装到PPP中，再把整个数据包装入隧道协议中。这种双层封装方法形成的数据包靠第二层协议进行传输。第二层隧道协议有L2F、PPTP、L2TP等。L2TP协议是目前IETF的标准，由IETF融合PPTP与L2F而形成。第三层隧道协议是把各种网络协议直接装入隧道协议中，形成的数据包依靠第三层协议进行传输。第三层隧道协议有VTP、IPSec等。【问题2】本问题考查IPSec的基本概念。IPSec安全体系结构包括AH、ESP和ISAKMP/Oakley等协议。IPsec认证头提供了数据完整性和数据源认证，但是不提供保密服务。AH包含了对称密钥的散列函数，使得第三方无法修改传输中的数据。IPsec封装安全负荷（ESP）提供了数据加密功能。ESP利用对称密钥对IP数据（例如TCP包）进行加密。IPsec传送认证或加密的数据之前，必须就协议、加密算法和使用的密钥进行协商。密钥交换协议IKE提供这个功能，并且在密钥交换之前还要对远程系统进行初始的认证。IKE实际上是3个协议ISAKMP（Internet Security Association and Key Management Protocol）、Oakley和SKEME（Versatile Secure Key Exchange Mechanism for Internet protocol）的混合体。【问题3】本问题考查Windows中IPSec的配置。在ServerA上配置IPSec过程中，筛选器的源子网地址应该是ServerA连接的内部子网192.168.1.1/32，目标子网地址应该是ServerB连接的内部子网192.168.1.2/32，在图4-2中用源IP地址1921.68.1.0代表源子网，目标IP地址192.168.2.0代表目标子网。图4-3中的隧道终点IP地址应设为ServerB的入口地址202.113.111.1【问题4】本问题考查IPSec的综合知识。在ServerA的IPSec安全策略配置过程中，ServerA和ServerB之间通信的IPSec筛选器“许可”属性设置为“协商安全”，并且安全措施为“加密并保持完整性”，而支持“加密并保持完整性”提示了ServerA和ServerB之间的IPSec通信只能采用ESP协议。而公司总部和分部之间的VPN采用隧道模式通信，所以IPSec数据包的格式就是ESP的隧道模式，该模式的数据包可以表示如下图所示。
