问题 某软件公司拟为物流企业开发一套库存管理系统,该系统的部分需求陈述如下:(1)库存管理系统主要包括货物入库管理、货物出库管理、仓库管理、统计报表和系统管理等功能;(2)库存管理系统的用户包括仓库管理员、仓库经理和系统管理员,用户必须在注册后才能使用系统功能;用户可以选择使用邮件注册或电话注册。(3)仓库管理员在进行出入库操作前必须先登录;仓库经理可以通过系统查看统计报表,如果前一个月的报表未生成,则系统自动生成统计报表,否则直接显示。(4)系统管理员可以在系统中设置仓库温度范围,当仓库内温度超过最高值或者低于最低值时,系统自动调用温控管理操作,连接温度调节系统进行制冷或加热。(5)仓库管理功能要求每个月1日零点对前一个月货物入库和出库记录进行数据汇总操作。项目组决定构造用例模型以描述系统需求。【问题1】(6分)用例建模的首要任务是识别系统中的参与者。请根据题目中所描述的需求,识别出系统中有哪些参与者?【问题2】(7分)用例建模的主要工作是书写用例规约。用例规约通常包括哪几部分内容?【问题3】(12分)建立了用例模型后,可以利用用例之间的关系调整用例模型,用例之间的关系包括哪几种?对于每种关系,请根据题目中所描述的需求分别给出一组用例。

选项

答案

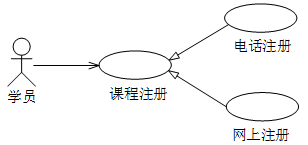

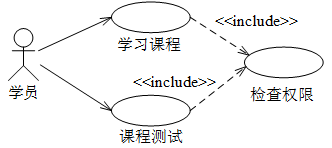

解析 用例模型的参与者:仓库管理员、仓库经理、系统管理员、时间、温度、温度调节系统。用例建模的主要工作是书写用例规约(use case specification),而不是画图。用例模板为一个给定项目的所有人员定义了用例规约的结果,其内容至少包括用例名、参与者、目标、前置条件、事件流(基本事件流和扩展事件流)和后置条件等,其他的还可以包括非功能需求和用例优先级等。在建立了初步的用例模型后,还可以利用用例之间的关系来调整用例模型。用例之间的关系主要有包含、扩展和泛化,利用这些关系,把一些公共的信息抽取出来,以便于复用,使得用例模型更易于维护。(1)包含关系。当可以从两个或两个以上的用例中提取公共行为时,应该使用包含关系来表示它们。其中这个提取出来的公共用例称为抽象用例,而把原始用例称为基本用例或基础用例。例如,图11-10中的“学习课程”和“课程测试”两个用例都需要检查学员的权限,为此,可以定义一个抽象用例“检查权限”。用例“学习课程”和“课程测试”与用例“检查权限”之间的关系就是包含关系,如图11-11所示。其中“<<include>>”是包含关系的构造型,箭头指向抽象用例。图11-11 包含关系的例子当多个用例需要使用同一段事件流时,抽象成为公共用例,可以避免在多个用例中重复地描述这段事件流,也可以防止这段事件流在不同用例中的描述出现不一致。当需要修改这段公共的需求时,也只要修改一个用例,避免同时修改多个用例而产生的不一致性和重复性工作。另外,当某个用例的事件流过于复杂时,为了简化用例的描述,也可以将某一段事件流抽象成为一个被包含的用例。(2)扩展关系。如果一个用例明显地混合了两种或两种以上的不同场景,即根据情况可能发生多种分支,则可以将这个用例分为一个基本用例和一个或多个扩展用例,这样使描述可能更加清晰。例如,图11-10中的学员进行“课程测试”时,其测试的次数可能已超出系统规定的限额,这时就需要学员“充入学习币”。用例“课程测试”和“充入学习币”之间的关系就是扩展关系,如图11-12所示。其中“<<extend>>”是扩展关系的构造型,箭头指向基本用例。图11-12 扩展关系的例子(3)泛化关系。当多个用例共同拥有一种类似的结构和行为的时候,可以将它们的共性抽象成为父用例,其他的用例作为泛化关系中的子用例。在用例的泛化关系中,子用例是父用例的一种特殊形式,子用例继承了父用例所有的结构、行为和关系。例如,图11-10中学员进行课程注册时,假设既可以通过电话注册,也可以通过网上注册,则“注册课程”用例就是“电话注册”用例和“网上注册”用例的泛化,如图11-13所示。其中三角箭头指向父用例。图11-13 泛化关系的例子在本题中,“出入库操作”与“登录”属于包含关系;“查看统计报表”与“生成统计报表”属于扩展关系;“用户注册”与“邮件注册”和“电话注册”属于典型的泛化关系。
