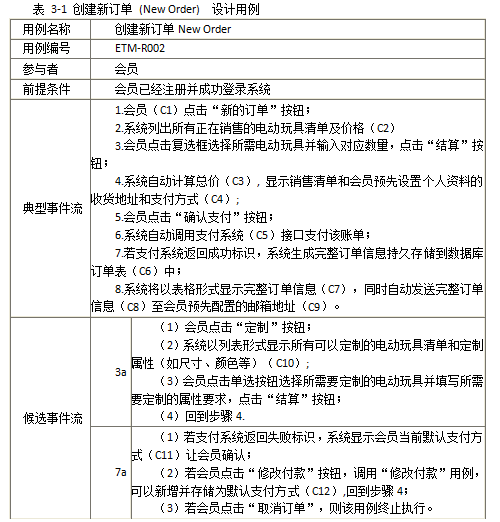

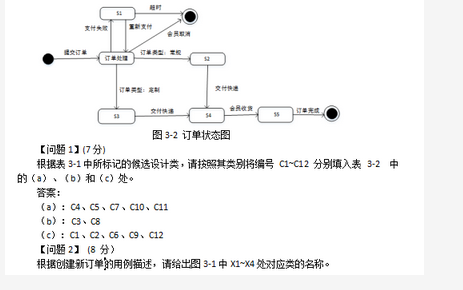

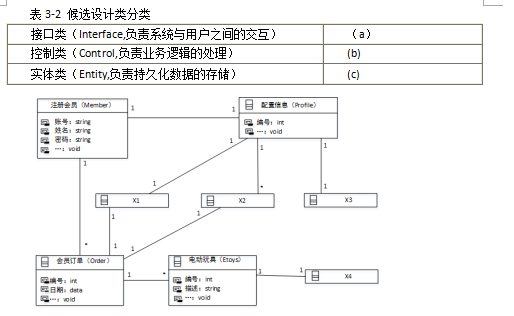

问题 阅读下列系统设计说明，回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】某玩具公司正在开发一套电动玩具在线销售系统，用于向注册会员提供端对端的玩具 定制和销售服务。在系统设计阶段，"创建新订单  (New Order)"  的设计用例详细描述如表 3-1 所示，候选设计类分类如表 3-2 所示，并根据该用例设计出部分类图如图3-1所示。在订单处理的过程中，会员可以点击“取消订单"取消该订单。如果支付失败，该订单将被标记为挂起状态，可后续重新支付，如果挂起超时30分钟未支付，系统将自动取消该订单。订单支付成功后，系统判断订单类型:(1)对于常规订单，标记为备货状态，订单信息发送到货运部，完成打包后交付快递发货;(2)对于定制订单，会自动进入定制状态，定制完成后交付快递发货。会员在系统中点击”收货"按钮变为收货状态，结束整个订单的处理流程。根据订单处理过程所设计的状态图如图3-2所示。
选项
答案
解析 答案：X1：收货地址X2：支付方式X3：邮箱地址X4：定制属性【问题3】 (10分)根据订单处理过程的描述，在图 3-2 中S1~S5处分别填入对应的状态名称。答案：S1：订单挂起S2：订单备货S3：订单定制S4：订单发货S5：订单收货
