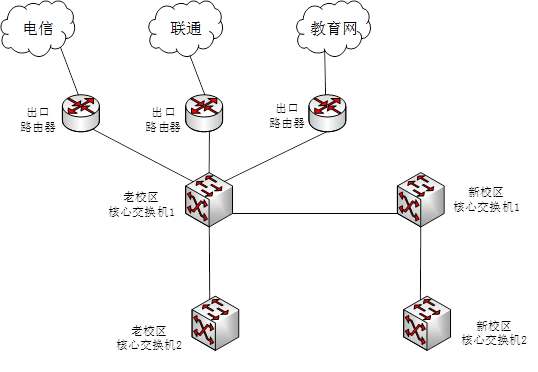

问题 某高校校园网使用3个出口，新老校区用户均通过老校区出口访问互联网，其中新老校区距离20公里，拓扑如图2-1所示，学校服务器区网络拓扑结构如图2-2所示。图2-1图2-2【问题1】（3分）实现多出口负载均衡通常有依据源地址和目标地址两种方式，分别说明两种方式的实现原理和特点。【问题2】（7分）根据学校多年实际运行情况，现需对图2-1所示网络进行优化改造，要求：（1）在只增加负载均衡设备的情况下，且仅限通过老校区核心交换机1连接出口路由器；（2）采用网络的冗余，解决新老校区互联网络中的单点故障；（3）通过多出口线路负载，解决单链路过载；（4）考虑教育网的特定应用，需采用明确路由。试画出图2-1优化后的网络拓扑结构，并说明履行理由。【问题3】（5分）现学校有两套存储设备，均放置于老校区中心机房，存储1是基于IP-SAN技术，存储2是基于FC-SAN技术。试说明2-2中数据库服务器和容灾服务器应采用哪种存储技术，并说明理由。【问题4】（5分）当前存储磁盘柜中通常包含SAS和SATA磁盘类型，试说明2-2中数据库服务器和容灾服务器应选择哪种磁盘类型，并说明理由。【问题5】（5分）目前存储中使用较多的RAID5和RAID10，试说明图2-2中数据库服务器和容灾服务器（数据级）各应选择哪种RAID技术，并说明理由。
选项
答案
解析 【问题1】（3分）（1）基于源IP的负载均衡：将来自同一个源IP的请求映射到一台服务器或链路上。适用于需要保证来自同一个用户的请求分发到同一个服务器或链路的情况。（2）基于目的IP负载均衡：将去往同一个目的IP的请求映射到一台服务器或链路上。适用于需要保证到达同一个目的地的请求分发到同一台服务器或链路的情况。【问题2】（7分）（1）在校区核心交换机与出口路由器之间添加负载均衡设备，通过此设备进行流量负载分担。（2）老校区与新校区核心设备之间进行两两连接，避免单点故障。（3）针对于访问教育网的流量，做基于目标地址的负载均衡，通过教育网出口进行转发。而其它流量做基于源地址的负载均衡，通过电信和联通出口路由器转发。【问题3】（5分）在对安全、高效、稳定性要求较高的网络存储系统中，多采用FC-SAN。数据库服务直接面向应用，对各方面的要求较高，所以选择FC-SAN较适合。IP-SAN技术虽然具有成本小、管理门坎及维护成本低、无距离限制、组建方式灵活，可扩展性高等优势，但IP-SAN扰人的噪声碰撞问题、传输速率不高，加之IP网络环境复杂，安全性也相对令人质疑。备份服务器没有面向应用，对相关要求不是很高，所以选择IP-SAN更加合适。【问题4】（5分）SATA硬盘主要应用在线、近线作业、高可用性、随机读取、循序读取的情况。容量高、成本低、与SAS兼容。SAS硬盘主要应用在线、高可用性、随机读取的情况，适用于大、中型企业关键任务资料的存储，效能高而且扩充性极高，与SATA兼容。数据库服务器选择SAS硬盘更加适合，而备份服务器选择SATA更适合。【问题5】（5分）如果是以大量的事务性的操作，在典型的OLTP 环境里，我们考虑RAID10更好些，因为OLTP 环境，IO 性能上我们考虑的主要方面。RAID10的IO性能比RAID5高。对于典型的数据仓库环境，OLAP 环境，我们选择RAID5 ，因为从空间上来说，RAID5更合适。所以数据库系统选用RAID10更好，而备份服务器选择RAID5。
