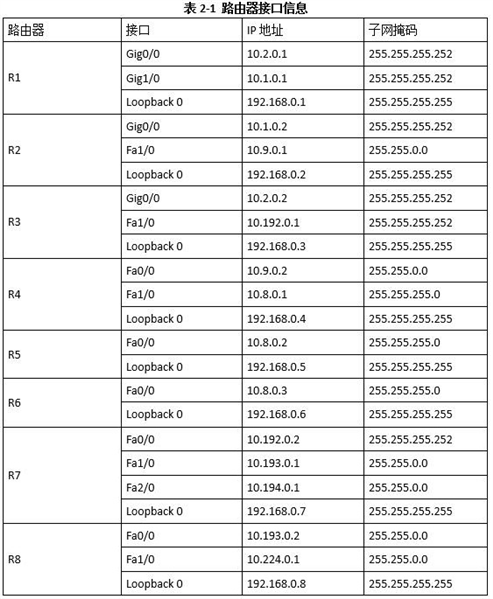

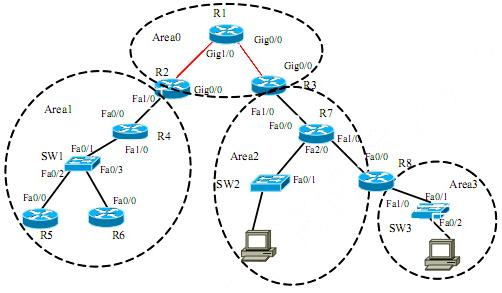

问题 某公司的网络结构如图2-1所示，所有路由器、交换机都采用Cisco产品，路由协议采用OSPF协议，路由器各接口的IP地址参数等如表2-1所示。为了保证各区域的地址连续性，便于实现路由汇总，各区域的地址范围如下：Area 0一一10.0.0.0/13Area 1一一10.8.0.0/13Area 2一一10.192.0.0/13Area 3一一10.224.0.0/13【问题1】（6分）假设路由体系中的OSPF进程号的ID为1，则对于拥有三个快速以太网接口的路由器R7，如果仅希望OSPF进程和接口Fa0/0，Fa0/1相关联，而不和Fa2/0关联，也就是说只允许接口Fa0/0、Fa1/0使用OSPF进程，请写出路由器R7上的OSPF进程配置。【问题2】（9分）在Area1中，路由器R4、R5和R6通过一台交换机构成的广播局域网络互连，各路由器ID由路由器的loopaback接口地址指定，如指定R4是指派路由器（Designated Routers，DR）、R5为备份的指派路由器（Backup Designated Router，BDR），而R6不参加与指派路由器的选择过程。配置路由器R6时，为使其不参与指派路由器的选择过程，需要在其接口Fa0/0上添加配置命令（a）。在配置路由器R4与R5时，如果允许修改路由器的loopback接口地址，可以采用两种方式，让R4成为DR，而R5成为BDR，这两种可行的方法分别是：（b）：（c）：【问题3】（10分）OSPF协议要求所有的区域都连接到OSPF主干区域0，当一个区域和OSPF主干区域0的网络之间不存在物理连接或创建物理连接代价过高时，可以通过创建OSPF虚链路（virtual link）的方式完成断开区域和主干区域的互连。在该公司的网络中，区域3和区域0之间也需要通过虚拟链路方式进行连接，请给出路由器R3和路由器R8上的OSPF的进程配置信息。
选项
答案
解析 【问题1】(6分)
router ospf 1
network 10.192.0.0  0.1.255.255  area 2
或者
router ospf 1
network 10.192.0.0  0.0.0.3  area 2
network 10.193.0.0  0.0.255.255  area 2
【问题2】(9分)
（a）ip ospf priority 0。
（b）设置路由器R4接口Fa1/0的ip ospf prioriy值高于路由器R5接口Fa0/0。
（c）将路由器R4接口Fal/0和路由器R5接口Fa0/0的ip ospf priority值设置为相等，将路由器R4的loopback接口地址设置为高于路由器R5的loopback接口地址。
（注：b和c答案的顺序可以互换）
【问题3】(10分)
路由器 R3
router ospf 1
area 2 virtual-link 192.168.0.8
network 10.0.0.0   0.7.255.255  area 0
network 10.192.0.0 0.7.255.255  area 2
路由器 R8
router ospf 1
area 2 virtual-link 192.168.0.3
network 10.192.0.0 0.7.255.255  area 2
network 10.224.0.0 0.7.255.255  area 3
