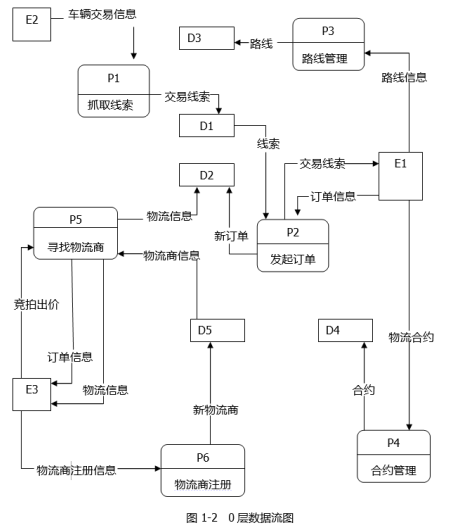

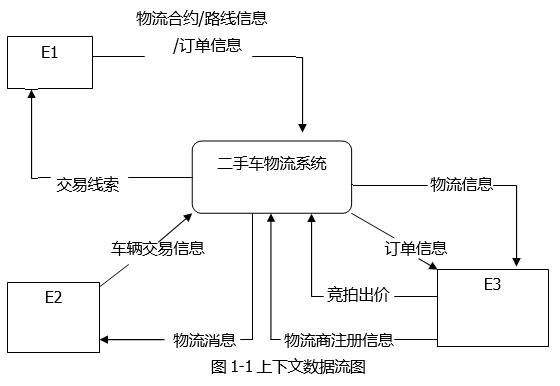

问题 某公司欲开发一款二手车物流系统，以有效提升物流成交效率。该系统的主要功能是：（1）订单管理：系统抓取线索，将车辆交易系统的交易信息抓取为线索。帮买顾问看到有买车线索后，会打电话询问买家是否需要物流，若需要，帮买顾问就将这个线索发起为订单并在系统中存储，然后系统帮助买家寻找物流商进行承运。（2）路线管理：帮买顾问对物流商的路线进行管理，存储的路线信息包括路线类型、物流商、起止地点。路线分为三种，即固定路线、包车路线、竞拍体系，其中固定路线和包车路线是合约制。包车路线的发车时间由公司自行管理，是订单的首选途径。（3）合约管理：帮买顾问根据公司与物流商确定的合约，对合约内容进行设置，合约信息包括物流商信息、路线起止城市、价格、有效期等。（4）寻找物流商：系统根据订单的类型（保卖车、全国购和普通二手车）、起止城市，需要的服务模式（买家接、送到买家等）进行自动派发或以竞拍体系方式选择合适的物流商。即:有新订单时，若为保卖车或全国购，则直接分配到竞拍体系中。否则，若符合固定路线和/或包车路线，系统自动分配给合约物流商，若不符合固定路线和包车路线，系统将订单信息分配到竞拍体系中。竞拍体系接收到订单后，将订单信息推送给有相关路线的物流商，物流商对订单进行竞拍出价，最优报价的物流商中标。最后，给承运的物流商发送物流消息，更新订单的物流信息，给车辆交易系统发送物流信息。（5）物流商注册：物流商账号的注册开通。现采用结构化方法对二手车物流系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。【问题1】（3分）使用说明中的词语，给出图1-1中的实体E1~E3的名称。【问题2】（5分）使用说明中的词语，给出图1-2中的数据存储D1~D5的名称。【问题3】（4分）根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。【问题4】（3分）根据说明，采用结构化语言对“P5：寻找物流商”的加工逻辑进行描述。
选项
答案

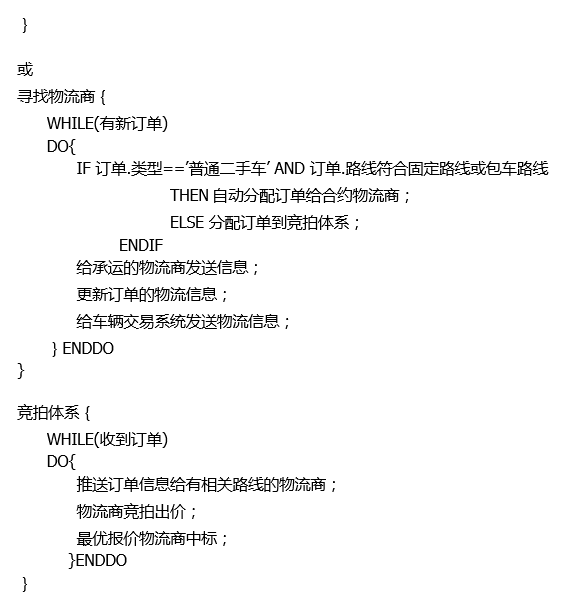

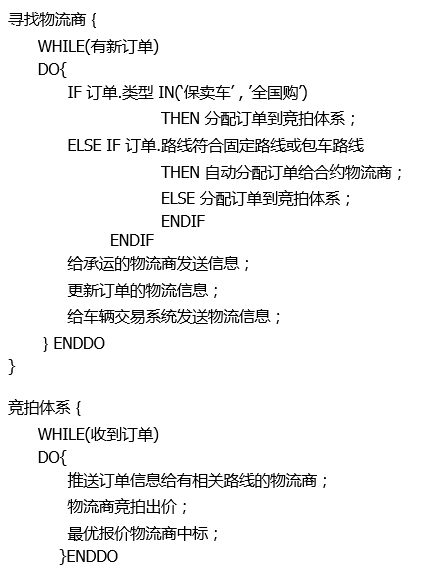

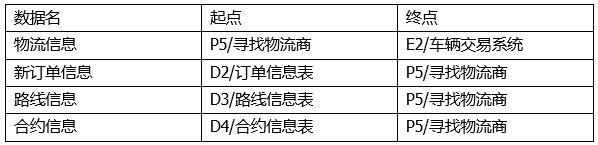

解析 【问题1】E1：帮买顾问；E2：车辆交易系统；E3：物流商。【问题2】D1：线索信息表/线索信息存储；D2：订单信息表/订单信息存储；D3：路线信息表/路线信息存储；D4：合约信息表/合约信息存储；D5：物流商信息表。【问题3】【问题4】【问题1】本题属于常规题型，补充数据流图中的实体名，实体一般为人员、组织机构、第三方系统等。根据题干描述，“帮买顾问看到有买车线索后，…”可知接收交易线索的E1对应实体应该是帮买顾问；根据题干描述“将车辆交易系统的交易信息抓取为线索”可知提供车辆交易信息的E2对应实体应该是车辆交易信息；根据题干描述“物流商注册：物流商账号的注册开通。”可知提供物流商注册信息的E3对应实体应该是物流商。【问题2】本题属于常规题型，补充数据流图中的数据存储名，一般对应**库、**表、**档案等。根据题干描述和图示P1抓取线索后交易线索数据流入并且有线索数据流出的数据存储，应该是线索存储，即D1为线索信息表（线索信息存储等）。根据题干描述“帮买顾问将这个线索发起为订单并在系统中存储”和图示P2发起订单，新订单数据流入的数据存储D2，应该是订单信息表。根据题干描述和图示P3路线管理，有路线数据流入的数据存储D3应该是路线信息表。根据题干描述和图示P4合约管理，有合约数据流入的数据存储D4应该是合约信息表。根据题干描述和图示P5、P6，有新物流商数据流入、物流商信息数据流出的数据存储D5，应该是物流商信息表。【问题3】本题属于常规题型，补充缺失的数据流及其起点和终点。1、根据父图-子图平衡原则，父图存在E2→二手车物流系统的物流信息数据流，子图不存在，又根据题干描述：寻找物流商：…，给车辆交易系统发送物流信息，所以图1-2缺失数据流p5→E2，物流信息。2、根据题干描述“系统根据订单的类型（保卖车、全国购和普通二手车）、起止城市、…选择合适的物流商”，P5寻找物流商缺失订单信息流入。3、根据题干描述“若符合固定路线和/或包车路线，系统自动分配给合约物流商，若不符合…”，P5寻找物流商需要依据固定路线和/或包车路线，还需要根据合约的有效期等信息判断是否可以分配，所以需要补充数据流路线信息：D3→P5，合约信息：D4→P5。【问题4】本题属于扩展题型。结构化语言是一种介于自然语言和形式化语言之间的半形式化语言，是自然语言的一个受限子集。结构化语言没有严格的语法，通常分为内层和外层。外层有严格的语法，内层接近于自然语言的描述。外层用来描述控制结构，采用顺序、选择和重复3种基本结构。顺序结构是一组祈使句、选择语句、重复语句的顺序排列。选择结构一般用IF-THEN-ENDIF等关键字。重复结构一般用DO-WHILE-ENDDO等关键字。内层一般使用祈使句的自然语言短语。
