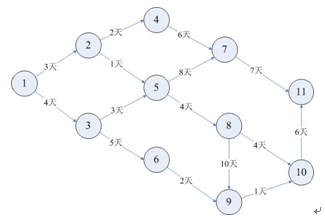

下图为某工程进度网络图,节点1为起点,节点11为终点,那么关键路径为 ( ) 。

考试题库2022-08-02  31

问题 下图为某工程进度网络图,节点1为起点,节点11为终点,那么关键路径为 ( ) 。A. 1—3—5—8—9—10—11 B. 1—2—4—7—11C. 1—3—5—7—11D. 1—2—5—8—10—11

选项 A. 1—3—5—8—9—10—11
B. 1—2—4—7—11
C. 1—3—5—7—11
D. 1—2—5—8—10—11

答案 A

解析 此工程进度网络图是一个AOE网,在AOE网中,用顶点表示事件,用有向边表示活动,边上的权值表示活动的开销(如该活动持续的时间)。完成整个工程所必须花费的时间应该为源点(顶点1)到终点(顶点11)的最大路径长度。具有最大路径长度的路径称为关键路径。在确定关键路径时,要求出4个参量数组:(1) 事件的最早发生时间ve[k]。ve[k]是指从源点到顶点k的最大路径长度代表的间。这个时间决定了所有从顶点k发出的有向边所代表的活动能够开工的最早时间。(2) 事件的最迟发生时间vl[k]。vl[k]是指在不推迟整个工期的前提下,事件vk允许的最晚发生时间。(3) 活动的最早开始时间e。若活动ai是由弧<vk,vj>表示,那么ai的最早开始时间等于时间vk的最早发生时间。(4) 活动的最晚开始时间l。若活动ai是由弧<vk,v>表示,则ai的最晚开始时间要保证事件vj的最迟发生时间不拖后,因此有l=vl[j]-dut(<vk. vj>),dut(<vk,vj>)为弧<vk,v>的权值。
