如图所示异步时序电路,该电路的逻辑功能为(  )。 A. 八进制加法计数器

题库2022-08-02  38

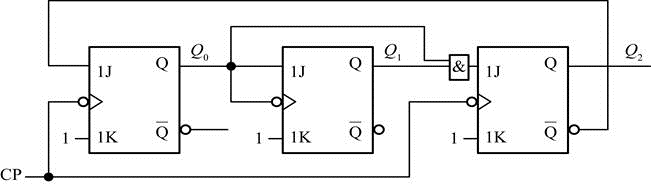

问题 如图所示异步时序电路,该电路的逻辑功能为(  )。A. 八进制加法计数器 B. 八进制减法计数器 C. 五进制加法计数器 D. 五进制减法计数器

选项 A. 八进制加法计数器
B. 八进制减法计数器
C. 五进制加法计数器
D. 五进制减法计数器

答案 C

解析 JK触发器的特征方程为:可知:故可列真值表如题解表。由真值表可知,此电路完成了5种状态的循环转换,为五进制加法计数器。
