请计算如题图所示架空线简易铁塔水平接地装置的工频接地电阻值最接近下面哪个数值,假
请计算如题图所示架空线简易铁塔水平接地装置的工频接地电阻值最接近下面哪个数值,假
admin
2022-08-02
75
问题
请计算如题图所示架空线简易铁塔水平接地装置的工频接地电阻值最接近下面哪个数值,假定土壤电阻率ρ=500Ω·m,水平接地极采用50mm×50mm的扁钢,埋深h=0.8m。( )
A.10ΩB.30ΩC.50ΩD.100Ω
选项
A.10Ω
B.30Ω
C.50Ω
D.100Ω
答案
C
解析
根据《交流电气装置接地设计规范》(GB 50065—2011)附录F第F.0.1条规定,杆塔水平接地装置的工频接地电阻可按下式计算:

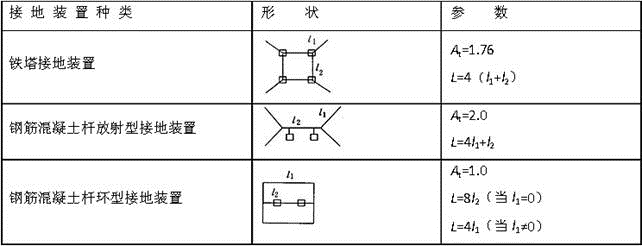

。其中,d为水平接地极的直径或等效直径,m;h为水平接地极的埋设深度,m;S为接地网的总面积,m2。而At与L的意义与取值如表F.0.1(见题解表)所示。题解表 At与L的意义与取值
由知At=1.76,L=4(l1+l2)=4×(2+2)=16m。因此杆塔水平接地装置的工频接地电阻可利用下式计算:
C项较为接近。
