任务说明 图示为某钢筋混凝土框架结构多层办公楼一、二层平面图及三层局部平面图
任务说明 图示为某钢筋混凝土框架结构多层办公楼一、二层平面图及三层局部平面图
资格题库
2022-08-02
88
问题

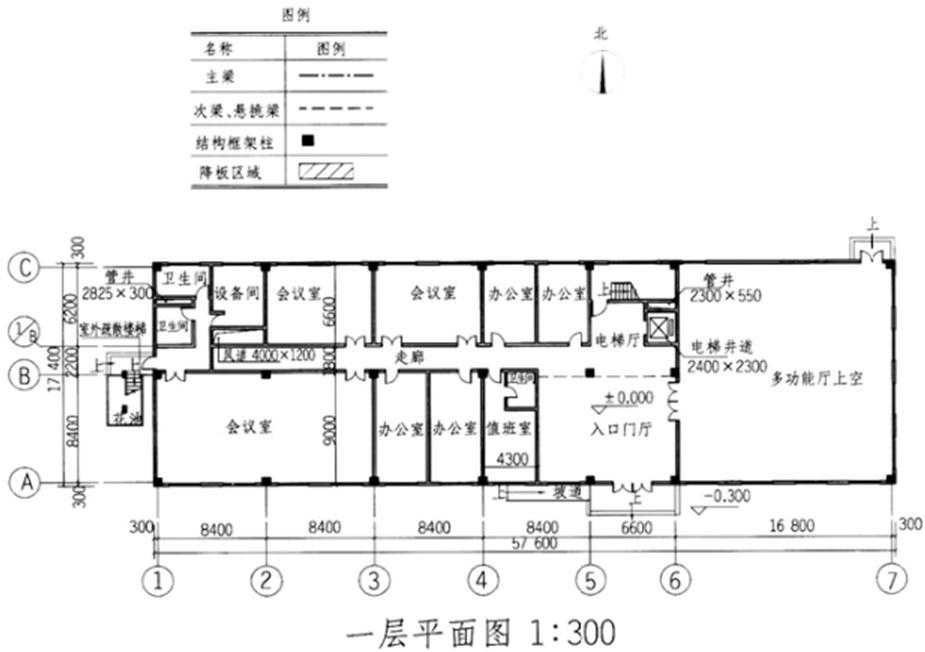

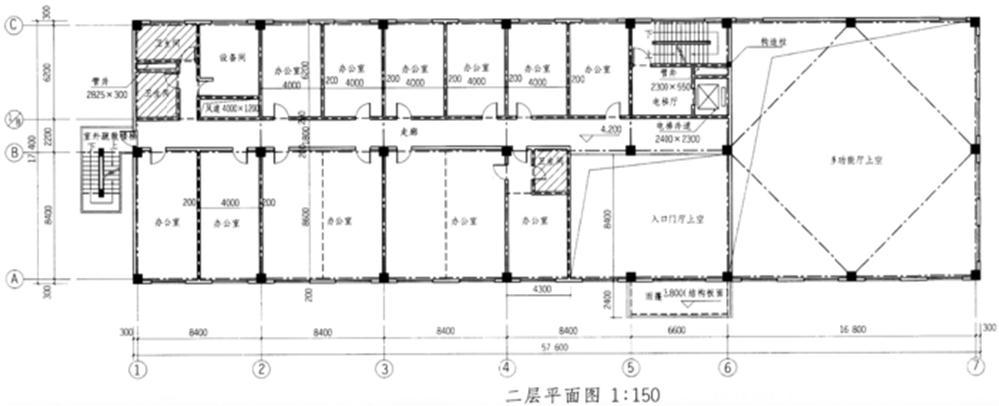

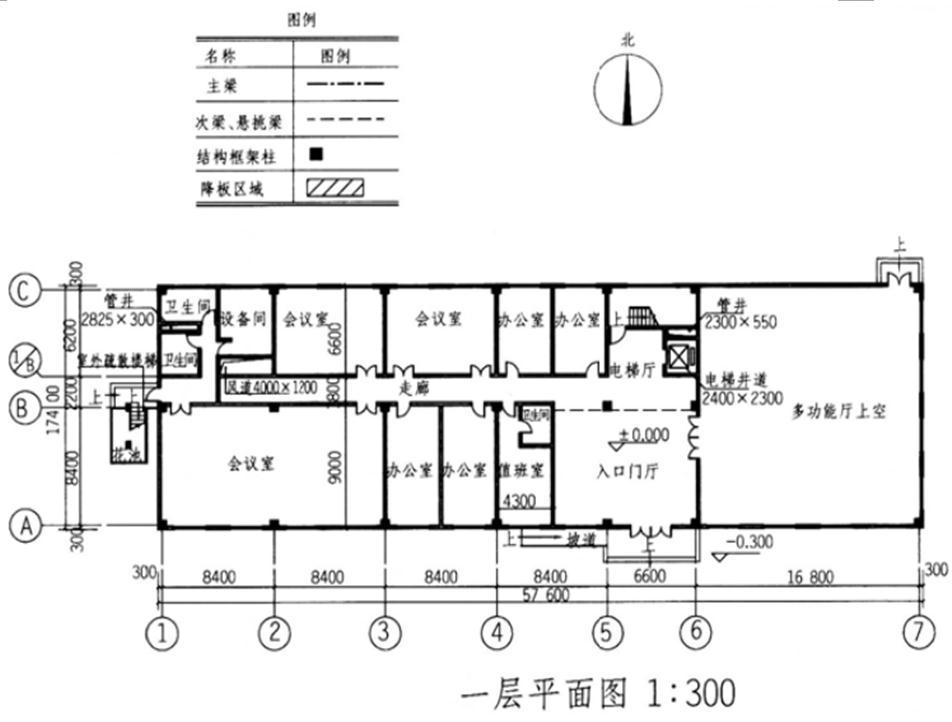

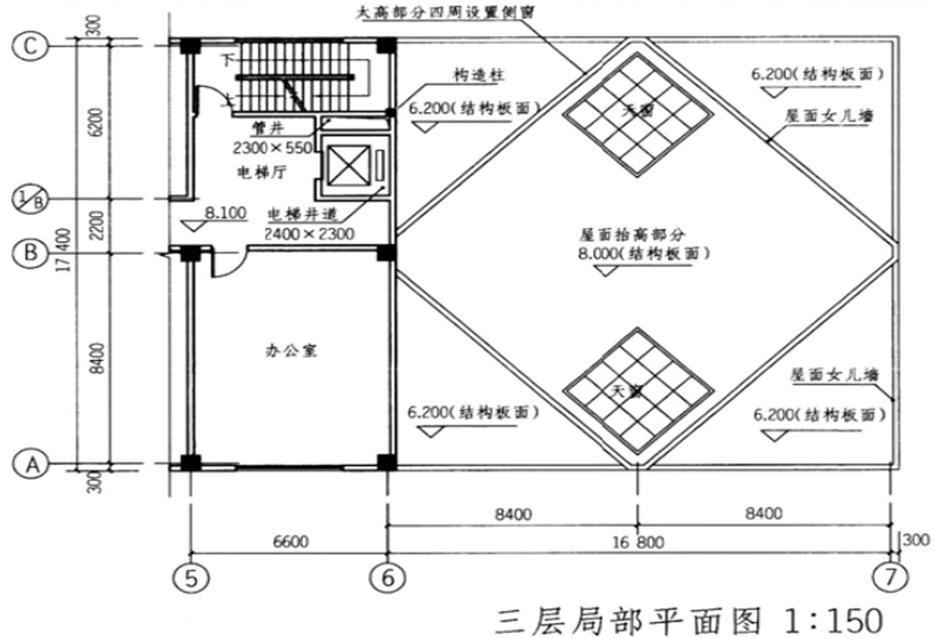

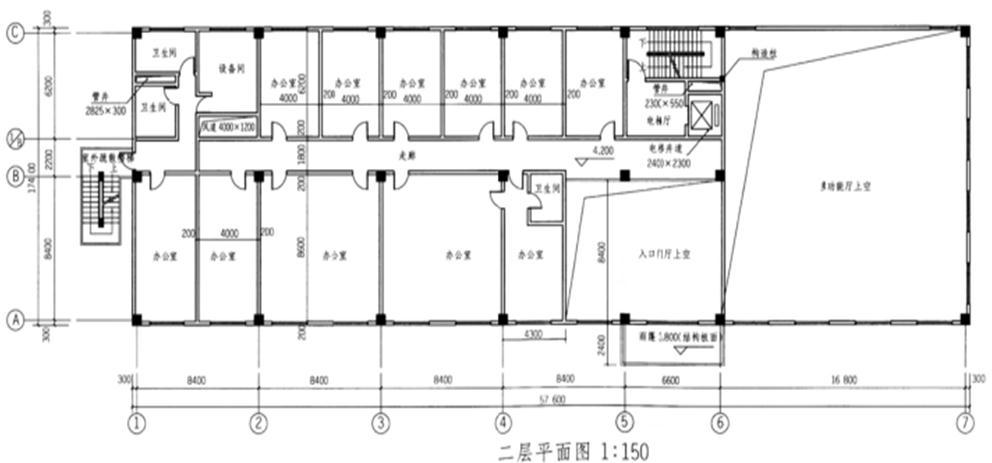

任务说明 图示为某钢筋混凝土框架结构多层办公楼一、二层平面图及三层局部平面图。在经济合理、保证建筑空间完整的前提下,按照以下条件、任务要求及图例,完成相关结构构件布置。 1.①-⑥轴办公部分:一层层高4.2m,其他各层层高3.9m;楼面面层厚度100mm,卫生间区域结构降板300mm。 2.⑥-⑦轴多功能厅部分:单层,层高6.2m;屋面局部抬高1.8m并设置天窗和侧窗。 3.结构框架柱截面尺寸均为600mm×600mm。 4.结构梁最大跨度不得大于12m。 5.除楼梯板外,楼板厚度与跨度比为1/30~1/40且厚度不大于120mm。 6.墙体均为200mm厚填充墙。 任务要求 1.在二层平面图中: (a)布置二层楼面(含雨篷)的主次梁和悬挑梁,主梁居柱中布置,①-⑤轴与 轴间走廊范围内不设南北向次梁,会议室、办公室内不设东西向次梁;室内楼梯间采用折板做法,楼梯与平台之间不设次梁。 (b)布置⑥-⑦轴范围内必要的结构框架柱(含轴线处)。 (C)布置⑥-⑦轴范围内6.200m结构处的主梁(含轴线处)。 (d)布置室外疏散楼梯的结构梁,要求楼梯周边不设边梁,平台中部不设梁。 (e)按图例表示降板区域。 2.在三层局部平面图中布置⑥-⑦轴范围内8.000m结构标高处的主梁、次梁(含轴线处)。
选项
答案
解析

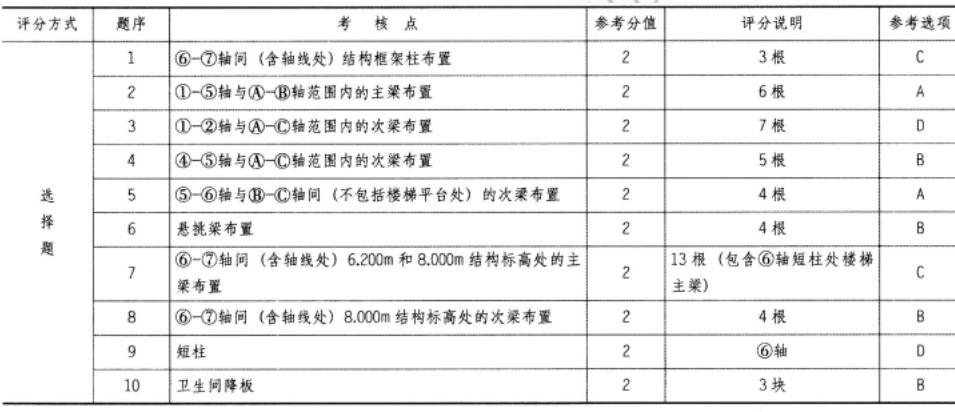

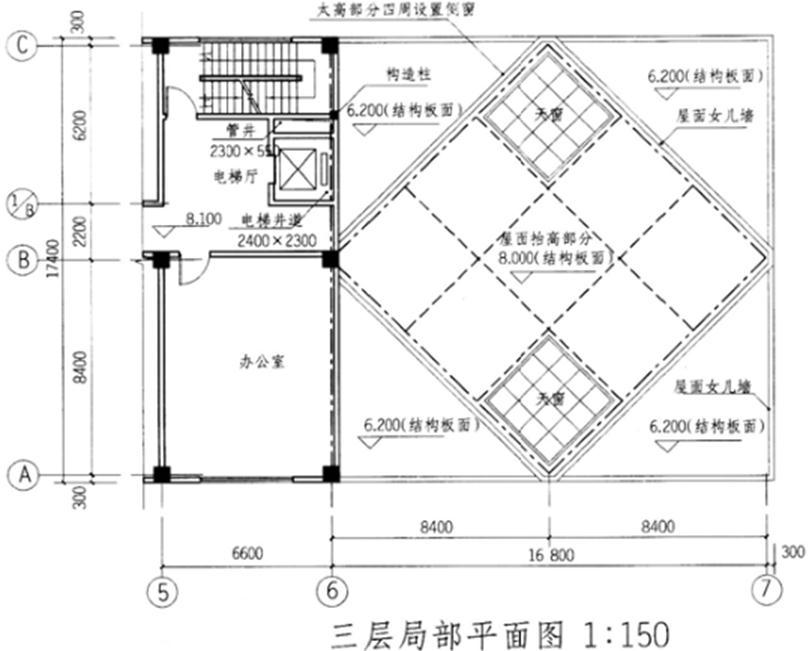

参考作图提示
转载请注明原文地址:http://tihaiku.com/jzgc/2526167.html
本试题收录于:
建筑技术设计作图题题库一级注册建筑师分类
建筑技术设计作图题
一级注册建筑师
