设计条件 某四层钢筋混凝土框架结构建筑,其标准层的梁式楼梯平面如图所示。
设计条件 某四层钢筋混凝土框架结构建筑,其标准层的梁式楼梯平面如图所示。
admin
2022-08-02
205
问题

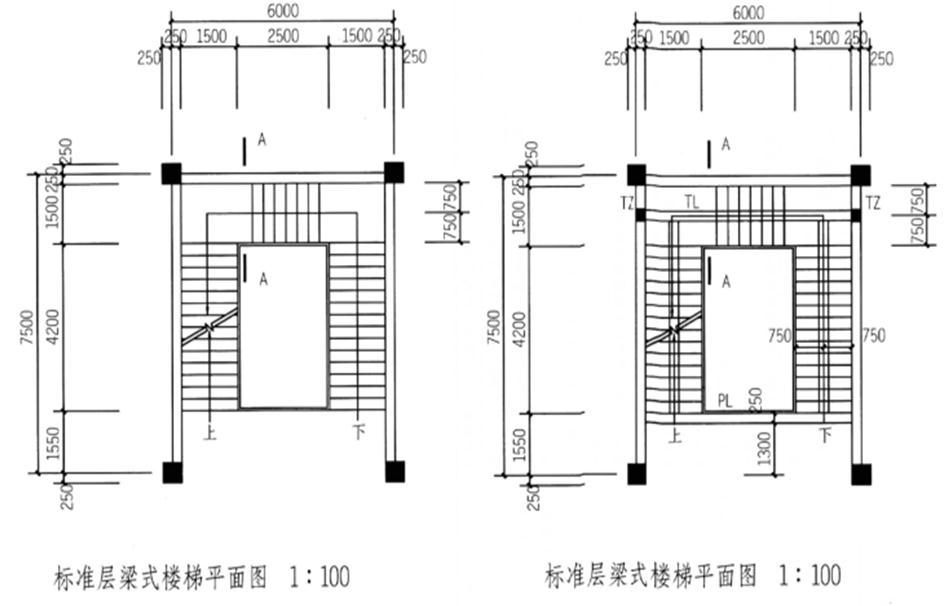

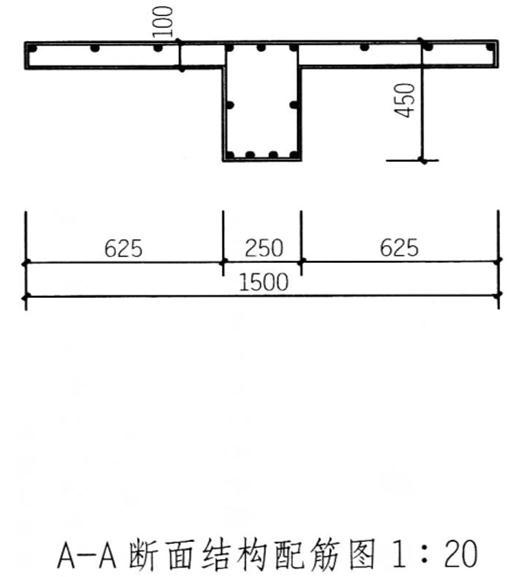

设计条件 某四层钢筋混凝土框架结构建筑,其标准层的梁式楼梯平面如图所示。 作图要求 1.在标准层的梁式楼梯平面图中,按如下要求绘出平台梁、楼梯柱和梯段梁,并按提示标注符号。 (1)只允许设二根楼梯柱、三根楼梯梁。 (2)外窗处及梯井周边不得设楼梯柱。 2.绘出满足上述要求的A-A断面结构配筋图,注明板厚、梁高、梁宽。配筋图中需正确绘出钢筋的位置,不需标注钢筋的规格。 提示 1.楼梯柱尺寸为250×300,如图:
2.平台梁以PL表示、楼梯柱以TZ表示、梯段梁以TL表示。
选项
答案
解析

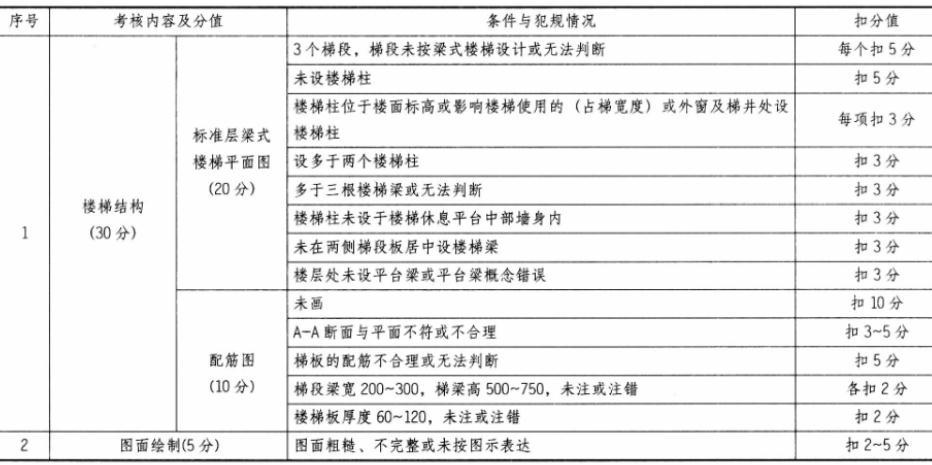

参考作图提示
