问题

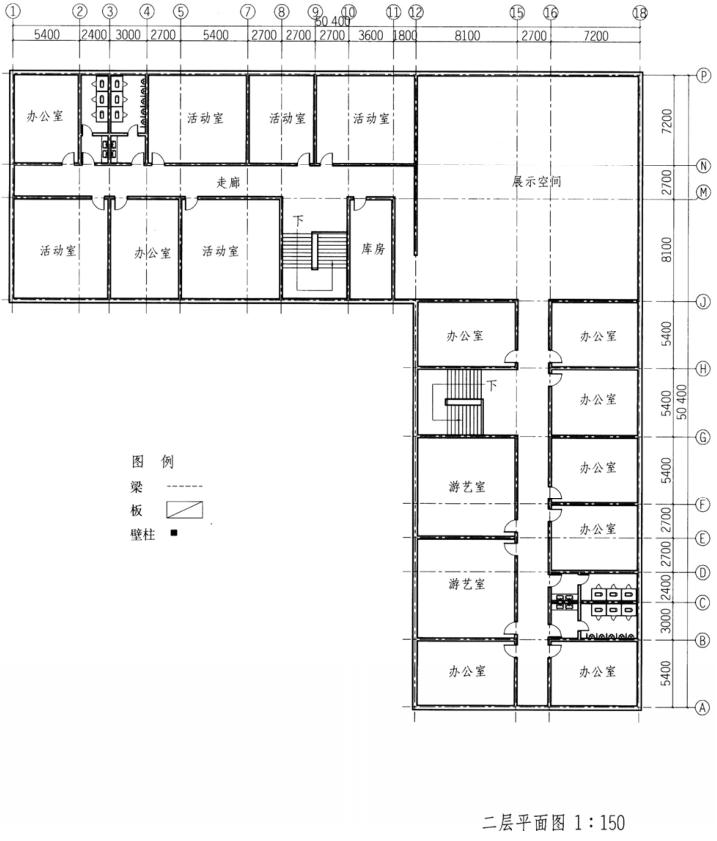

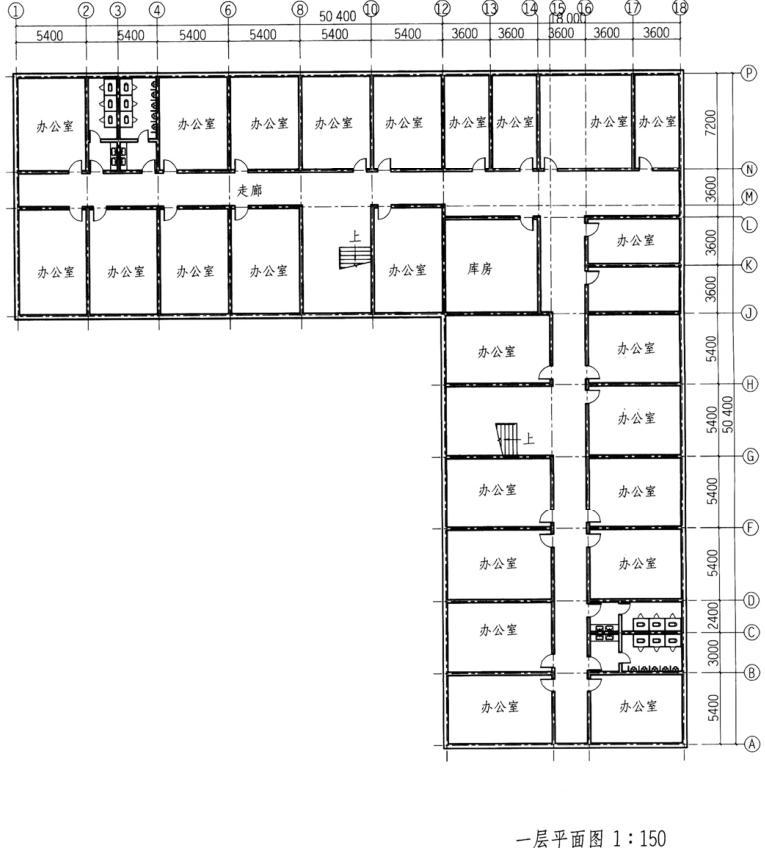

任务说明 该建筑位于非地震区,原为一层砖混办公建筑,层高3.6m,现因功能需要拟对二层进行加建,功能布置如图所示。根据提供的二层平面图,进行结构布置,设计应符合任务及规范要求,并注意安全、合理、经济。设计条件如下: 1.地基及基础符合加建要求。 2.加建层高3.6m。 3.一层外墙370mm,内墙240mm,均为烧结普通砖并符合加建要求。 4.二层加建墙体采用烧结普通砖和部分轻质隔墙(需加托梁)。 5.屋面板采用预制空心板及部分现浇钢筋混凝土板。 任务要求 1.在二层平面图上用所给图例符号合理布置屋面梁(不包括圈梁)和屋面板,并在本层上示意一层顶板处托梁。 2.考虑展示空间净高的要求。
选项
答案

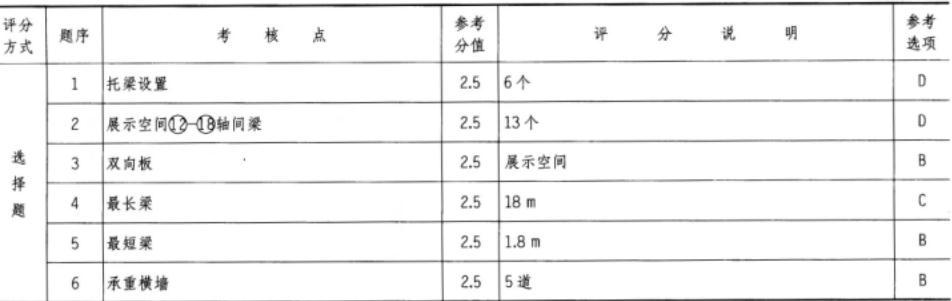

解析

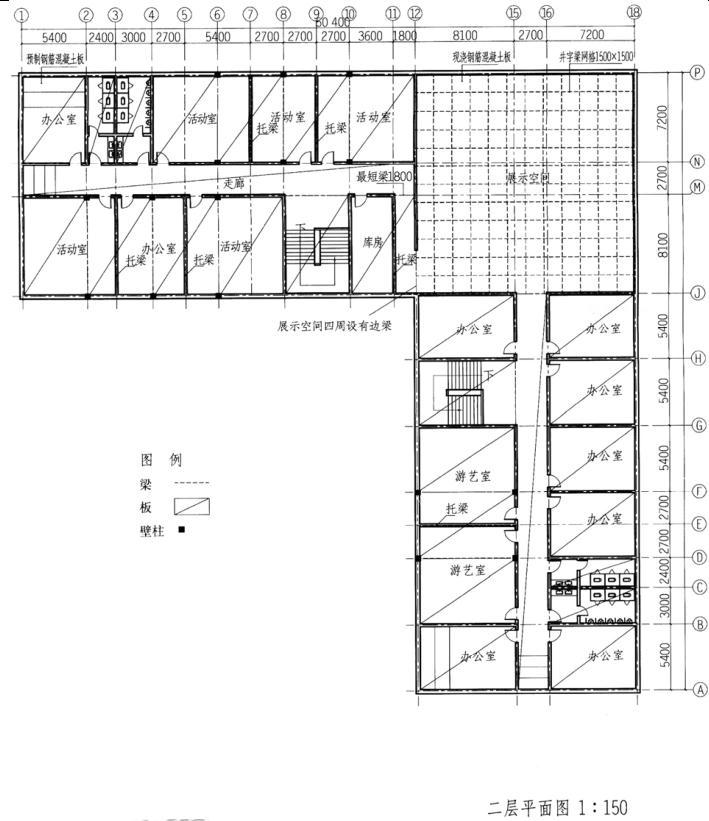

参考作图提示
转载请注明原文地址:http://tihaiku.com/jzgc/2525981.html
本试题收录于:
建筑技术设计作图题题库一级注册建筑师分类
建筑技术设计作图题
一级注册建筑师
