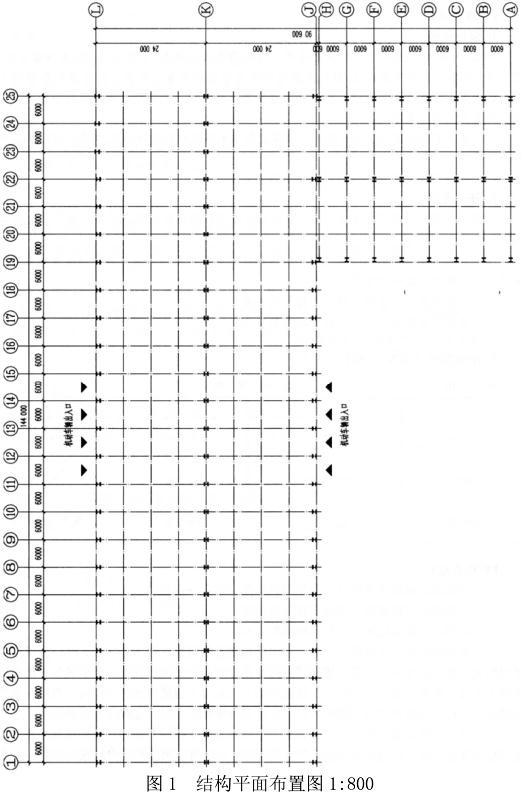

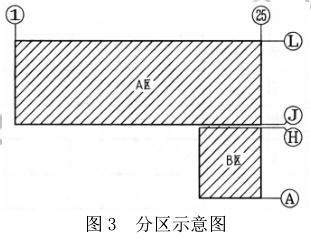

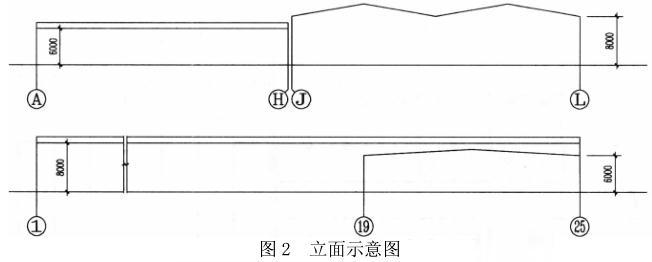

【试题要求】 1.设计任务 图 1 未完成的某物流配送中心的结构布置平面图。(图 2 立面示意图、图 3 分区示意图),L形单层钢结构建筑中钢柱位置、间距、跨度及柱高根据工艺要求已给定,要求在经济合理、符合各项规范要求的前提下绘制完成该建筑的结构布置平面图。必须满足以下要求: (1)墙梁长度控制在 7.5m 以内(墙梁是指支承墙体材料同时承担水平方向作用力的结构构件)。 (2)?~?轴之间的外墙需留机动车辆出入口。
2.任务要求 在结构布置平面图中,用表 1 提供的配件图例绘制结构布置图,图中应包括以下内容: (1)合理布置(屋面)钢梁及钢托梁(钢托梁是指支承其他承重钢梁和屋面钢梁的梁),钢梁及钢托梁均按连续梁考虑。 (2)合理布置水平支撑、柱间支撑及刚性系杆。 (3)合理布置抗风柱,抗风柱可设于轴线上。注:除抗风柱外,不可增加其他承重钢柱。3.配件图例(表 1)
选项
答案
解析

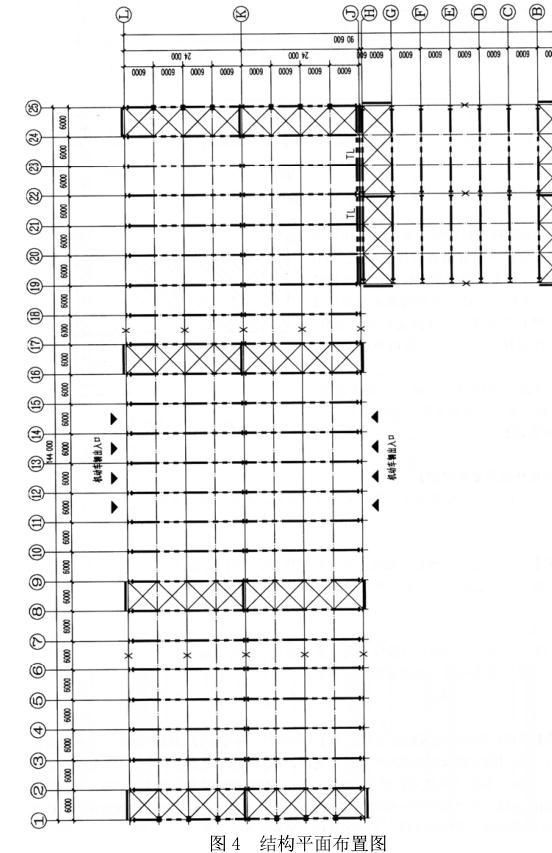

详见图 4。
